Лаборатория магнитопорошкового контроля — это организованный процесс, в котором заранее определены область контроля, ответственность персонала, нормативная база, методики, контрольные образцы, требования к оборудованию, порядок оформления результатов и условия допуска лаборатории к работе.
Если лаборатория должна работать с ответственной продукцией, опасными производственными объектами или сварными соединениями, начинать нужно с построения системы: документы → персонал → оборудование → метрология → технологические карты → проверка процесса → ввод в работу.
Когда предприятию нужна лаборатория НК по МПД
Магнитопорошковый контроль применяется для выявления поверхностных и близких к поверхности дефектов в ферромагнитных изделиях. Поэтому для лаборатории важно обеспечить не только наличие магнитного дефектоскопа, но и весь технологический цикл: подготовку поверхности, выбор схемы намагничивания, нанесение индикатора, осмотр, оценку индикаций, оформление результатов и при необходимости размагничивание.
Отдельная лаборатория или участок магнитопорошкового контроля требуется, когда контроль выполняется регулярно, результаты должны быть воспроизводимыми, а заключения — юридически и технически значимыми.
Это актуально для предприятий, которые изготавливают, ремонтируют или эксплуатируют:
- валы, оси, шестерни, муфты и кольца;
- поковки и отливки;
- сварные узлы, корпуса, рамы и металлоконструкции;
- крепёж оборудования, работающего под давлением;
- детали после шлифования и термообработки;
- элементы трубопроводов;
- изделия для машиностроения, энергетики, нефтегазовой отрасли и транспорта.
Перед закупкой оборудования нужно определить область работы лаборатории. От этого зависит, какие специалисты нужны, какие документы разрабатывать, какие приборы закупать, какие методики утверждать и требуется ли внешняя аттестация или аккредитация.
Что нужно определить на первом этапе
- для каких объектов будет выполняться контроль, какие материалы и толщины будут проверяться;
- какие дефекты необходимо выявлять;
- какие стандарты и технические условия применяются;
- будет ли лаборатория работать только для собственного производства или оказывать услуги сторонним заказчикам;
- будет ли контроль выполняться на опасных производственных объектах;
- нужно ли оформлять официальные протоколы для заказчика, экспертизы промышленной безопасности или органов оценки соответствия;
- какие методы НК, кроме МПД, войдут в область лаборатории.
Для МПД область работ обычно описывают через метод контроля, тип объектов, вид продукции, применяемые нормативные документы, схемы намагничивания и уровень ответственности результатов.
Аккредитация, аттестация и лицензия
В практике часто смешивают три разных понятия: аккредитация, аттестация лаборатории НК и лицензия. Их необходимо разделять.
Внутренний участок МПД для собственного производства
Если предприятие выполняет магнитопорошковый контроль только для внутреннего ОТК, не работает на опасных производственных объектах и не заявляет себя как аккредитованная испытательная лаборатория, отдельная «лицензия на МПД» обычно не требуется.
При этом участок должен иметь утверждённые методики, обученный персонал, исправное оборудование, средства измерений, журналы контроля, документы по охране труда и порядок оформления результатов.
Лаборатория НК для работ на ОПО
Если лаборатория выполняет НК технических устройств, зданий или сооружений на опасных производственных объектах, требуется аттестация лаборатории НК в заявленной области.
Лаборатория должна подтвердить компетентность по методам и объектам контроля, персоналу, оборудованию, помещениям, документации и системе качества.
Аккредитованная испытательная лаборатория
Если организация планирует работать как аккредитованная испытательная лаборатория в национальной системе аккредитации, деятельность выстраивается по требованиям ГОСТ ISO/IEC 17025-2019 и критериям аккредитации.
Такой формат оправдан, когда результаты используются в системе оценки соответствия, принимаются внешними заказчиками и должны признаваться как результаты компетентной испытательной лаборатории.
Лицензия на экспертизу промышленной безопасности
Лицензия Ростехнадзора нужна не для самого факта выполнения МПД, а для деятельности по проведению экспертизы промышленной безопасности.
Если организация только выполняет НК как подрядчик или внутренний контроль, лицензия на ЭПБ может не требоваться. Если организация оформляет экспертизу промышленной безопасности, требования к лицензии, экспертам, оборудованию и документам становятся отдельным обязательным блоком.
Важно различать методы контроля
Для магнитопорошкового контроля источники ионизирующего излучения не применяются. Санитарно-эпидемиологическое заключение и лицензия на работу с такими источниками нужны не для МПД, а для радиографического контроля и других методов, где используются источники ионизирующего излучения.
Перечень основных документов для запуска ЛНК по МПД
Для ввода лаборатории в работу нужен не один приказ, а комплект организационных, технических и регистрационных документов. Фонд нормативной и технической документации должен соответствовать области работ, типам объектов и требованиям заказчиков.
Нормативная база
- ГОСТ ISO 9934-1 — общие принципы магнитопорошкового контроля;
- ГОСТ ISO 9934-2 — дефектоскопические материалы для магнитопорошкового контроля;
- ГОСТ Р 53700-2009 — оборудование для магнитопорошкового метода;
- ГОСТ Р 56512-2015 — типовые технологические процессы магнитопорошкового контроля;
- ГОСТ ISO 17638-2018 — магнитопорошковый контроль сварных соединений;
- ГОСТ ISO 23278-2023 — уровни приемки при магнитопорошковом контроле сварных соединений;
- ГОСТ Р ИСО 9712-2023 — квалификация и сертификация персонала НК;
- ГОСТ Р 56542-2019 — классификация видов и методов неразрушающего контроля;
- ГОСТ ISO/IEC 17025-2019 — общие требования к компетентности испытательных и калибровочных лабораторий;
- федеральные нормы и правила Ростехнадзора — если контроль выполняется на опасных производственных объектах;
- СНК ОПО РОНКТД — если лаборатория проходит аттестацию для работ на ОПО.
ГОСты по магнитопорошковому контролю
ГОСТ по методу не всегда устанавливает нормы приемки. Критерии отбраковки часто берутся из конструкторской документации, технических условий, стандарта на изделие, правил контроля сварных соединений или требований заказчика.
Организационные документы
- приказ о создании лаборатории или участка НК;
- приказ о назначении руководителя лаборатории;
- положение о лаборатории НК;
- паспорт лаборатории НК;
- организационная структура и схема подчинённости;
- матрица ответственности персонала;
- должностные инструкции руководителя ЛНК, дефектоскопистов и ответственных лиц;
- приказы о назначении ответственных за оборудование, метрологию, охрану труда, пожарную безопасность, хранение материалов и архив результатов.
Документация системы качества
- руководство по качеству или комплект процедур ЛНК;
- порядок управления документацией;
- порядок управления записями и архивом;
- порядок регистрации результатов контроля;
- порядок работы с несоответствиями;
- порядок рассмотрения жалоб и апелляций;
- порядок внутреннего контроля качества;
- порядок проведения внутренних аудитов;
- порядок оценки пригодности методик и технологических карт;
- порядок допуска персонала к самостоятельной работе.
Технологические документы
- методика магнитопорошкового контроля;
- технологические инструкции по МПД;
- технологические карты контроля по группам деталей;
- схемы намагничивания;
- карты расположения зон контроля;
- нормы оценки и браковки;
- формы протоколов, заключений и журналов;
- инструкции по подготовке поверхности;
- инструкции по приготовлению и контролю магнитной суспензии;
- инструкции по проверке работоспособности дефектоскопических материалов;
- инструкции по размагничиванию и контролю остаточной намагниченности.
Документы на оборудование и материалы
- паспорта дефектоскопов, ярм, катушек, источников тока, кабелей и размагничивающих устройств;
- паспорта средств измерений;
- свидетельства о поверке и калибровке средств измерения;
- журнал учёта оборудования;
- график поверки, калибровки и технического обслуживания;
- журнал проверки работоспособности оборудования;
- документы на контрольные образцы;
- паспорта и сертификаты на магнитные порошки, концентраты, суспензии, очистители и контрастные краски;
- журнал входного контроля дефектоскопических материалов;
- журнал приготовления и контроля суспензии.
Документы для персонала
- удостоверения или сертификаты специалистов НК;
- протоколы проверки знаний;
- документы об обучении и стаже;
- приказ о допуске к самостоятельной работе;
- матрица компетентности;
- график периодической проверки знаний и переаттестации.
Документы по охране труда и безопасности
- инструкции по охране труда при МПД;
- инструкции по электробезопасности;
- инструкции по работе с УФ-излучением;
- инструкции по обращению с химическими материалами;
- инструкции по пожарной безопасности;
- паспорта безопасности химической продукции;
- журналы инструктажей;
- перечень средств индивидуальной защиты;
- оценка условий труда и производственных рисков, если это требуется внутренней системой предприятия.
Порядок организации лаборатории НК по МПД
Шаг 1. Определить назначение лаборатории
Зафиксировать, зачем создаётся лаборатория: для собственного производства, входного контроля, контроля сварки, ремонта, серийных деталей, работ на ОПО, оказания услуг или аккредитованных испытаний.
Ошибка на этом этапе приводит к лишним расходам: для внутреннего участка ОТК может быть достаточно внутренней системы документов и квалифицированного персонала, а для работ на ОПО потребуется аттестация ЛНК в соответствующей области.
Шаг 2. Определить область контроля
Нужно составить перечень объектов, которые лаборатория будет контролировать:
- вид продукции;
- материал, габариты и масса изделия;
- тип поверхности;
- ожидаемые дефекты;
- участки контроля;
- требуемая чувствительность;
- условия осмотра;
- способ оценки результатов.
Для МПД отдельно определяют, какие схемы намагничивания должны быть реализованы: продольная, циркулярная, полюсная, локальная, токовая, кабельная, индукционная или комбинированная.
Шаг 3. Назначить руководителя лаборатории и ответственных лиц
Руководитель отвечает за компетентность персонала, документы, качество результатов, архив, метрологию, корректность методик и соблюдение области работ.
Дополнительно назначаются ответственные за:
- средства НК и измерений;
- дефектоскопические материалы;
- техническое обслуживание;
- охрану труда и пожарную безопасность;
- ведение архива и управление документацией;
- внутренний контроль качества.
Шаг 4. Разработать положение и паспорт лаборатории
Положение описывает статус ЛНК, подчинённость, функции, права, ответственность и порядок взаимодействия с производством, ОТК, заказчиком и службой качества.
Паспорт фиксирует фактическое состояние лаборатории: область работ, персонал, оборудование, помещения, средства измерений, контрольные образцы, нормативные документы и применяемые методики.
Паспорт нельзя делать формально. Это основной документ, по которому видно, чем лаборатория реально может заниматься.

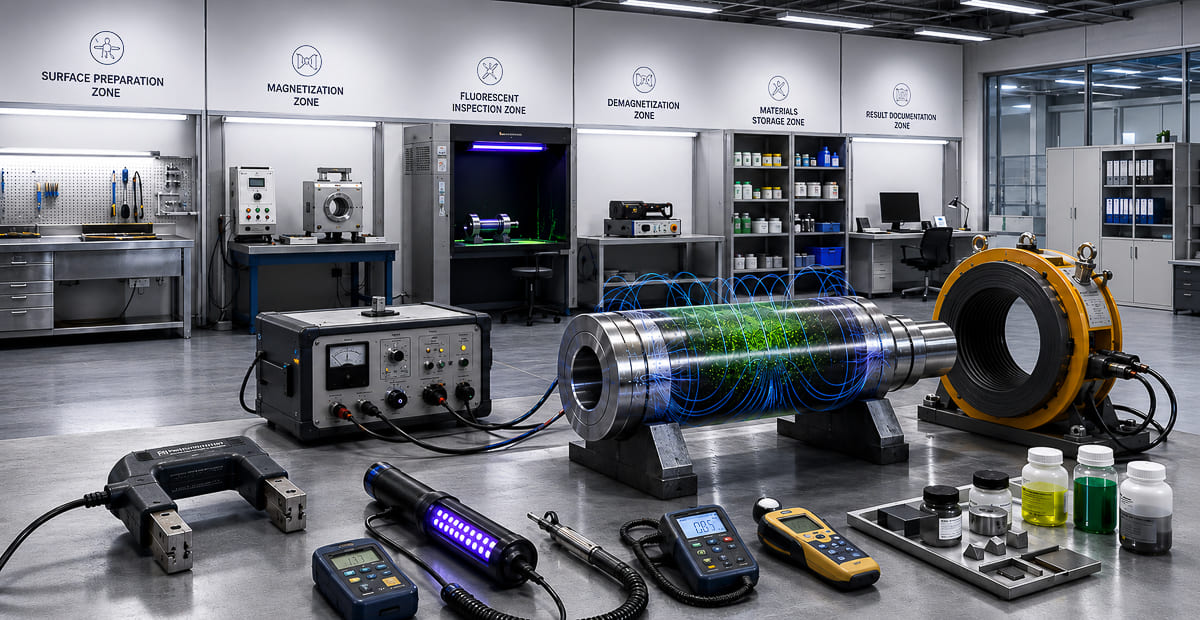

Шаг 5. Подготовить помещения и рабочие зоны
Помещение должно обеспечивать подготовку поверхности, нанесение индикатора, осмотр, промывку или удаление материалов, сушку, размагничивание, хранение материалов и оформление результатов.
Для люминесцентного контроля требуется затемнённая зона, УФ-осветители, контроль УФ-облучённости и видимой освещённости. Для цветного метода нужна достаточная освещённость белым светом. Для работы с суспензиями необходимы места хранения, перемешивания, контроля концентрации и утилизации отходов.
Шаг 6. Подобрать оборудование под область контроля
- для серийных валов, втулок, осей и колец — катушка или стационарный дефектоскоп;
- для сварных соединений и локального контроля — электромагнитное ярмо;
- для циркулярного намагничивания — источник тока, контактные устройства, центральные проводники и кабели;
- для крупногабаритных деталей — переносные системы, гибкие кабели, ярма и средства локального контроля;
- для завершения процесса — размагничивающее устройство и прибор контроля остаточной намагниченности.
Состав оборудования должен полностью закрывать утверждённую область работ и обеспечивать воспроизводимость контроля.
Шаг 7. Обеспечить метрологию
Средства измерений должны иметь актуальную поверку или калибровку. Это относится к измерителям освещённости, УФ-облучённости, напряжённости магнитного поля, остаточной намагниченности, тока, времени, температуры и другим средствам, применяемым в методике.
Для оборудования НК ведут учёт, графики обслуживания и проверки технического состояния. Для контрольных образцов фиксируют пригодность, состояние, условия хранения и порядок применения.
Шаг 8. Разработать технологические карты
В технологической карте указывают:
- наименование объекта и материал;
- зоны контроля и виды дефектов;
- способ подготовки поверхности;
- тип индикатора;
- схему намагничивания;
- параметры тока или поля;
- положение детали и оборудования;
- условия осмотра;
- контрольные образцы;
- порядок оценки индикаций;
- нормы приемки;
- порядок размагничивания;
- форму регистрации результата.
Для сложной детали к карте добавляют схему с зонами контроля и направлением магнитного поля.
Шаг 9. Подготовить и аттестовать персонал
Персонал должен уметь работать не только с устройствами, но и понимать физику метода: направление поля, ориентацию дефектов, чувствительность, ложные индикации, влияние шероховатости, покрытий, формы детали, остаточной намагниченности и качества суспензии.
Специалист II уровня обычно выполняет контроль, оценивает результаты, оформляет заключения и разрабатывает технологические карты в пределах своей компетенции. Специалист III уровня отвечает за методическое руководство, сложные процедуры и систему качества по методу. Специалист I уровня выполняет операции по инструкции под контролем специалиста более высокого уровня.
Шаг 10. Провести опытную отработку процесса
До ввода лаборатории в работу проводят пробные контроли на типовых деталях и контрольных образцах. Необходимо подтвердить, что выбранная схема намагничивания выявляет нужные дефекты, индикатор работает, условия осмотра соблюдаются, персонал одинаково трактует результаты, а документы позволяют восстановить ход контроля.
По итогам корректируют технологические карты, формы протоколов, параметры намагничивания, перечень оборудования и порядок контроля материалов.
Шаг 11. Провести внутренний аудит готовности
- утверждены ли документы;
- соответствует ли область работ фактическому оснащению;
- прошёл ли персонал обучение;
- есть ли действующие поверки и калибровки;
- проверена ли работоспособность дефектоскопов;
- заведены ли журналы;
- есть ли документы на материалы;
- назначены ли ответственные лица.
Шаг 12. Пройти аттестацию или аккредитацию, если это требуется
Для работ на ОПО лаборатория проходит аттестацию в заявленной области. При проверке оценивают документы, персонал, оборудование, помещения, систему качества, технологические инструкции, карты контроля и способность лаборатории выполнять НК.
Для аккредитованной испытательной лаборатории основной акцент делается на компетентности, беспристрастности, управлении рисками, прослеживаемости измерений, управлении документацией, внутреннем контроле качества и подтверждении результатов.
Шаг 13. Издать приказ о вводе лаборатории в работу
В приказе указывают:
- дату начала работы;
- область контроля;
- ответственного руководителя;
- перечень допущенного персонала;
- перечень применяемых методик;
- порядок оформления результатов и хранения записей;
- ответственных за метрологию, оборудование и материалы.
Лаборатория не должна выполнять контроль за пределами утверждённой области работ.
Требования к организации лаборатории
Минимально необходимые условия
- зарегистрированное юридическое лицо или ИП;
- помещения на законном основании;
- приказ о создании лаборатории;
- назначенный руководитель;
- утверждённая область работ;
- документированная система качества;
- оборудование и средства измерений;
- персонал с подтверждённой квалификацией;
- условия для безопасного выполнения контроля.
Для работ на ОПО дополнительно требуется соответствие требованиям промышленной безопасности и аттестация лаборатории в заявленной области. Если организация проводит экспертизу промышленной безопасности, требуется лицензия на деятельность по проведению ЭПБ.
Требования к персоналу лаборатории МПД
Руководитель ЛНК
Отвечает за область работ, персонал, документы, оборудование, качество результатов, архив, взаимодействие с заказчиком и соблюдение требований нормативной документации.
Для работы с ответственными объектами руководитель должен иметь квалификацию по НК, понимать требования промышленной безопасности и уметь организовать систему качества.
Специалист НК II уровня
Выполняет контроль, оценивает результаты, оформляет заключения, настраивает оборудование, проверяет условия контроля, участвует в разработке технологических карт и обучении персонала.
Для большинства рабочих задач лаборатории это ключевая квалификация.
Специалист НК III уровня
Нужен для методического руководства, разработки сложных процедур, выбора схем контроля, анализа нестандартных индикаций, подтверждения применимости методик и технического надзора за системой МПД.
При отсутствии специалиста III уровня в штате его функции могут закрываться внешним экспертом или головной лабораторией, если это допускается системой организации и областью работ.
Дефектоскопист I уровня
Выполняет подготовительные и контрольные операции по утверждённой инструкции под руководством специалиста II или III уровня.
Не должен самостоятельно менять параметры контроля, утверждать методики и принимать окончательные решения по браковке ответственных изделий.
Требования к оборудованию лаборатории МПД
В базовый состав лаборатории обычно входят:
- стационарный или переносной магнитопорошковый дефектоскоп;
- электромагнитные ярма;
- катушки или соленоиды;
- источники тока для циркулярного намагничивания;
- гибкие кабели и центральные проводники;
- магнитные порошки, суспензии, концентраты и контрастные краски;
- средства нанесения индикатора;
- контрольные образцы;
- измерители напряжённости магнитного поля и остаточной намагниченности;
- люксметры и УФ-радиометры;
- УФ-осветители и средства общего освещения;
- размагничивающие устройства;
- средства очистки и подготовки поверхности;
- средства регистрации результатов.
На каждую единицу оборудования должны быть паспорт, инвентарный номер, запись в реестре ЛНК, график обслуживания и документы о поверке, калибровке или проверке технического состояния, если это применимо.
Требования к дефектоскопическим материалам
Магнитные порошки, концентраты, суспензии, очистители и контрастные краски должны храниться, применяться и контролироваться по установленному порядку.
- журнал входного контроля материалов;
- контроль сроков годности и условий хранения;
- результаты проверки концентрации суспензии;
- результаты проверки работоспособности индикатора на контрольных образцах;
- порядок замены и утилизации суспензии.
Плохой индикатор способен испортить даже правильно настроенную схему контроля.
Требования к помещениям и рабочим зонам
- зона подготовки поверхности и очистки после МПД;
- зона намагничивания и нанесения индикатора;
- зона осмотра и контроля результатов;
- затемнённая зона для люминесцентного контроля;
- место для размагничивания;
- место для хранения материалов;
- место для хранения контрольных образцов;
- место для оформления результатов;
- архив документации и протоколов;
- вентиляция при применении аэрозолей, растворителей или суспензий;
- средства пожарной безопасности;
- средства индивидуальной защиты.
Для переносного контроля на производстве или объекте должен быть установлен порядок организации временного рабочего места: освещение, безопасность, доступ к объекту, подготовка поверхности, защита зоны контроля, подключение оборудования, оформление результатов и возврат оборудования.
Контроль качества процесса МПД
Рабочая лаборатория должна регулярно подтверждать, что процесс контроля сохраняет заданную чувствительность.
- проверка работоспособности оборудования;
- проверка подъёмной силы ярмового электромагнита;
- контроль параметров магнитного поля;
- контроль освещённости и УФ-облучённости;
- проверка магнитной суспензии;
- проверка контрольных образцов;
- контроль остаточной намагниченности после размагничивания;
- периодический пересмотр технологических карт;
- анализ несоответствий и спорных результатов.
Оборудование в логике организации лаборатории
| Задача лаборатории | Что должно быть организовано | Основное оснащение |
|---|---|---|
| Контроль серийных деталей | Повторяемая схема, карта контроля, контрольный образец, стабильные параметры поля | Катушка, стационарный дефектоскоп, измеритель поля |
| Контроль сварных соединений | Карты зон контроля, нормы приемки, доступ к шву, освещение | Ярмо, УФ/белый свет, индикаторы, шаблоны |
| Контроль крупных деталей | Локальная схема, переносное рабочее место, безопасность подключения | Ярмо, кабели, переносной дефектоскоп |
| Циркулярное намагничивание | Токовая схема, контактирование, контроль тока, защита поверхности | Источник тока, контакты, центральные проводники |
| Люминесцентный контроль | Затемнение, УФ-облучённость, адаптация зрения, контроль фона | УФ-осветитель, УФ-радиометр, люксметр |
| Размагничивание | Критерий остаточного поля, метод снижения поля, запись результата | Размагничиватель, измеритель остаточной намагниченности |
| Подтверждение чувствительности | Регламент проверки процесса | Контрольные образцы, журналы проверок |
Типовые ошибки при запуске лаборатории МПД
Покупка оборудования до определения области работ
В результате лаборатория имеет приборы, но не может контролировать реальные детали и закрывать производственные задачи.
Попытка заменить лабораторию одним прибором
Для ответственного контроля нужны документы, метрология, контрольные образцы, обученный персонал и установленный порядок оформления результатов.
Использование устаревших нормативных документов
Нормативный фонд лаборатории должен регулярно пересматриваться и поддерживаться в актуальном состоянии.
Отсутствие контроля дефектоскопических материалов
Даже исправный дефектоскоп не обеспечит выявляемость дефектов, если суспензия неправильно приготовлена или потеряла свойства.
Отсутствие размагничивания после МПД
Для многих деталей остаточная намагниченность влияет на мехобработку, сборку, чистоту, измерения и эксплуатацию.
Как организовать лабораторию НК по МПД
«НЕВА-Техника» помогает сформировать техническую часть лаборатории магнитопорошкового контроля:
- Анализ номенклатуры деталей
- Определение схем намагничивания
- Подбор оборудования
- Формирование состава средств измерений
- Определение требований к размагничиванию
- Подбор контрольных образцов
Подходящее оборудование
Часто задаваемые вопросы
Нужна ли отдельная лицензия на магнитопорошковую дефектоскопию?
Можно ли начать работу лаборатории сразу после покупки оборудования?
Чем лаборатория НК отличается от комплекта приборов?
Какой персонал нужен для лаборатории МПД?
Какие документы должны быть подготовлены до начала работы?
Нужно ли размагничивание в лаборатории МПД?
Нужно организовать лабораторию НК по магнитопорошковому контролю?
Поможем сформировать лабораторию или участок МПД под вашу номенклатуру деталей: определить схемы намагничивания, состав оборудования, средства измерений, контрольные образцы и требования к размагничиванию.
