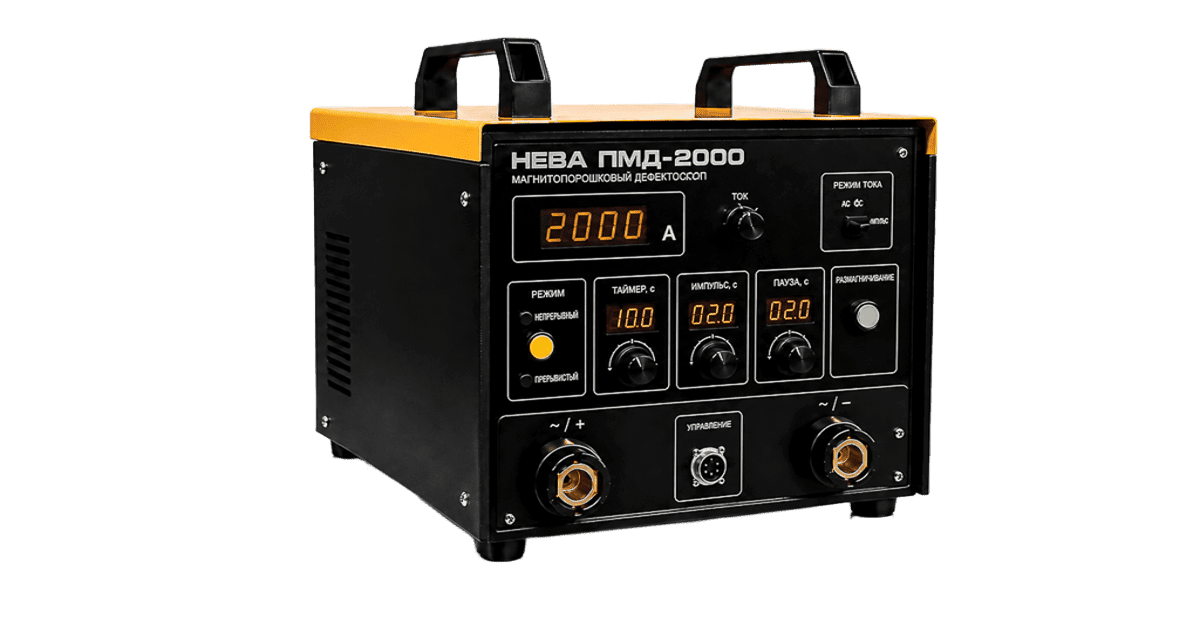

НЕВА ПМД-2000 — универсальная переносная установка магнитопорошкового контроля для выявления поверхностных и подповерхностных дефектов в изделиях из ферромагнитных материалов. Установка формирует переменный ток 50 Гц и выпрямленный полупериодный ток до 2000 А, позволяет выполнять циркулярное и продольное намагничивание, а также автоматически размагничивать изделие после контроля.

НЕВА ПМД-2000 — универсальная установка магнитопорошкового контроля для производственных участков, лабораторий НК, ремонтных служб и выездных подразделений. Устройство применяется при контроле деталей, узлов и сварных соединений из ферромагнитных материалов, когда требуется управляемое намагничивание током большой величины и повторяемый режим контроля.

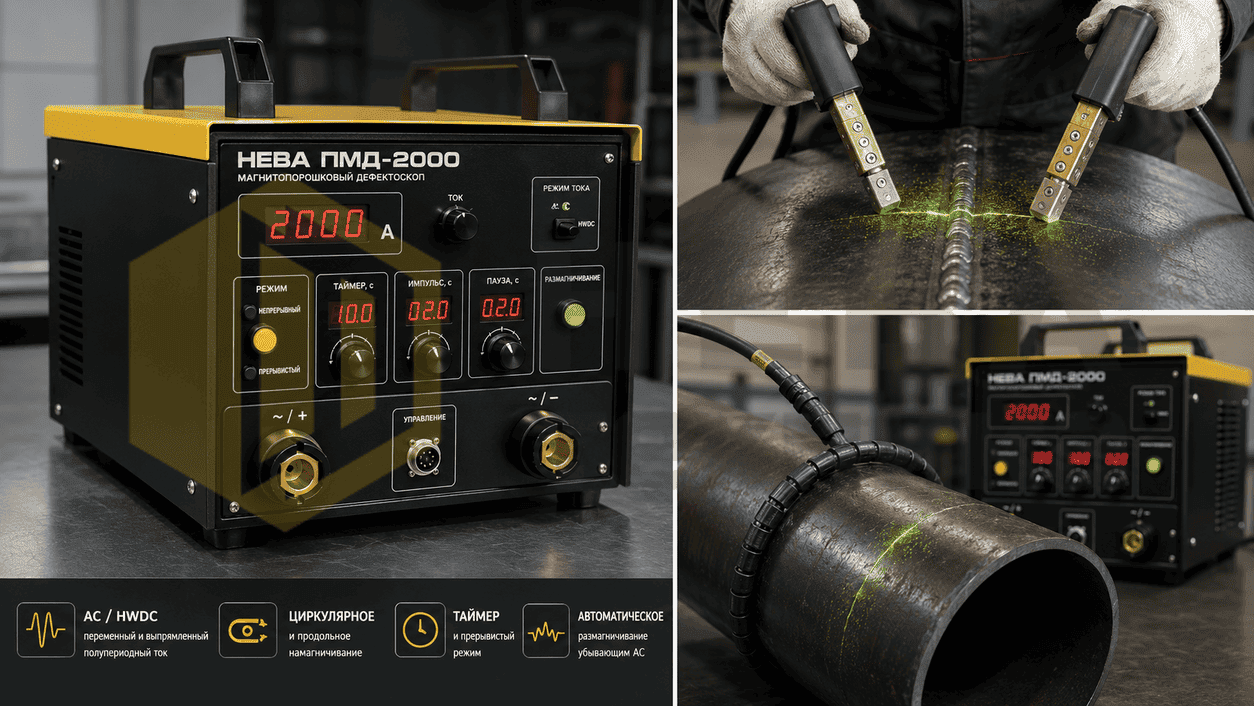

В отличие от простых ручных электромагнитов или отдельных намагничивающих катушек, НЕВА ПМД-2000 работает как универсальный генератор тока для разных схем МПД. Оператор может использовать контактные кабели для циркулярного намагничивания, гибкий кабель для локального продольного или комбинированного поля, а также подключаемые соленоиды и другую оснастку для контроля деталей различной формы.

Модель рассчитана на применение в технологических процессах магнитопорошкового контроля по ГОСТ Р 56512-2015. НЕВА ПМД-2000 поддерживает переменный ток 50 Гц, выпрямленный полупериодный ток, плавную регулировку амплитуды, непрерывный и прерывистый режим, таймер намагничивания, внешнее включение и автоматическое размагничивание убывающим по амплитуде переменным током.

Переменный ток используется для обнаружения поверхностных дефектов. Выпрямленный полупериодный ток обеспечивает большую глубину проникновения магнитного поля и может применяться для выявления поверхностных и подповерхностных несплошностей.

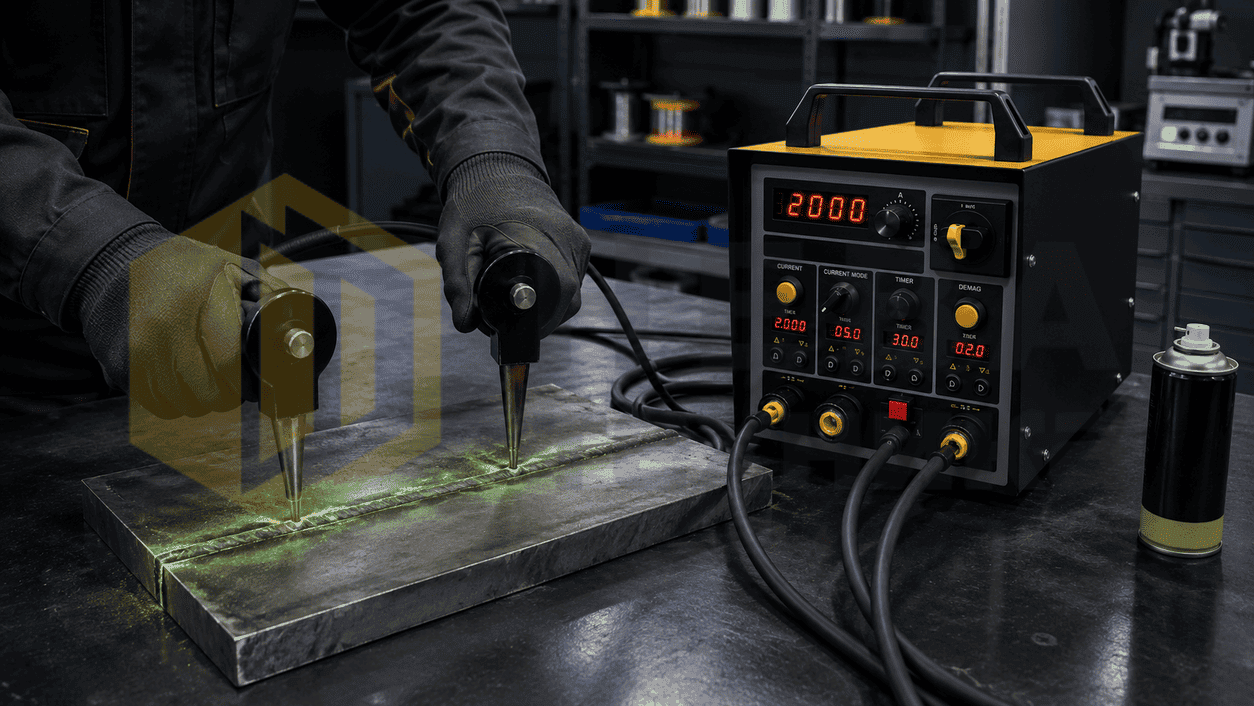

При использовании токовых кабелей с контактными наконечниками прибор обеспечивает циркулярное намагничивание зоны контроля. Для продольного намагничивания к дефектоскопу могут подключаться соленоиды и другие совместимые устройства намагничивания.

НЕВА ПМД-2000 может работать в непрерывном и прерывистом режимах. В прерывистом режиме ток подается в виде последовательности регулируемых импульсов и пауз. Такой режим позволяет уменьшить нагрев контролируемого изделия и снизить риск образования прижогов в местах установки контактных наконечников. Встроенный таймер позволяет задавать продолжительность намагничивания. После истечения установленного времени подача тока автоматически прекращается. Для снижения остаточной намагниченности изделия предусмотрен автоматический цикл размагничивания убывающим по амплитуде переменным током.

Технические характеристики

Параметр	Значение
Питание	220–230 В, 50 Гц
Мощность	8 кВА
Форма выходного тока	Переменный (AC) / выпрямленный полупериодный (HWDC)
Амплитудное значение выходного тока	2000 А
Способ регулировки тока	Фазовая регулировка
Погрешность измерения тока	Не более 10%
Отображаемое значение тока	Амплитудное
Дискретность цифровой индикации	1 А
Режимы подачи тока	Непрерывный / прерывистый
Длительность импульса прерывистого тока	От 0,1 до 9,9 с
Длительность паузы прерывистого тока	От 0,1 до 9,9 с
Шаг настройки импульса и паузы	0,1 с
Управление временем намагничивания	Оператор / таймер
Диапазон настройки таймера	От 0,1 до 99,9 с
Шаг настройки таймера	0,1 с
Продолжительность включения	50%, максимальное время включения — до 10 секунд
Условия эксплуатации	От −10 до +40 °C, относительная влажность воздуха — до 80%
Степень защиты корпуса	IP22
Габаритные размеры силового блока	250 × 350 × 470 мм
Масса силового блока	30 кг

Режимы работы

Переменный ток

Переменный ток используется преимущественно для выявления дефектов, выходящих на поверхность контролируемого изделия.

Преимущества режима:

Высокая чувствительность к поверхностным трещинам
Снижение остаточной намагниченности после завершения контроля
Удобство при контроле сварных соединений и механически обработанных поверхностей

Выпрямленный полупериодный ток

Выпрямленный полупериодный ток применяется при необходимости создания магнитного поля с большей глубиной проникновения.

Режим подходит для поиска:

Поверхностных дефектов
Подповерхностных несплошностей
Дефектов в деталях с увеличенной толщиной
Несплошностей, расположенных на небольшой глубине под поверхностью — до 10 мм

Непрерывный режим

Ток подается непрерывно в течение времени, установленного оператором или таймером. Режим применяется при стандартном магнитопорошковом контроле, когда нагрев изделия и контактных зон не превышает допустимых значений.

Прерывистый режим

Ток подается отдельными импульсами с регулируемыми паузами. Прерывистый режим рекомендуется использовать:

При контроле изделий, чувствительных к нагреву
Для снижения температуры контактных наконечников
Для уменьшения риска образования прижогов
При продолжительном контроле одной зоны
При необходимости настроить специальный цикл намагничивания

Автоматическое размагничивание

После магнитопорошкового контроля изделие может сохранять остаточную намагниченность. НЕВА ПМД-2000 позволяет выполнить автоматическое размагничивание путем подачи переменного тока, амплитуда которого постепенно уменьшается в течение заданного цикла.

Автоматическое размагничивание позволяет:

Уменьшить остаточное магнитное поле
Снизить налипание металлических частиц на изделие
Упростить дальнейшую обработку детали
Подготовить изделие к последующим технологическим операциям
Уменьшить влияние остаточного поля на работу оборудования

Преимущества НЕВА ПМД-2000

Ток намагничивания до 2000 А: Высокий выходной ток позволяет проводить магнитопорошковый контроль широкого диапазона деталей, сварных соединений и металлоконструкций.
Два вида тока в одном приборе: Оператор может использовать переменный или выпрямленный полупериодный ток в зависимости от глубины расположения предполагаемых дефектов и требований методики контроля.
Плавная регулировка тока: Величина намагничивающего тока регулируется плавно. Настройку можно выполнять непосредственно во время пробного намагничивания объекта контроля.
Цифровая индикация: Пиковое значение фактического тока отображается на цифровом индикаторе с дискретностью 1 А.
Непрерывный и прерывистый режимы: Прерывистый режим помогает снизить нагрев контролируемой детали и уменьшить риск повреждения поверхности в местах установки контактных наконечников.
Встроенный таймер: Прибор автоматически прекращает подачу тока после истечения заданного времени.
Автоматическое размагничивание: Встроенный цикл размагничивания позволяет уменьшить остаточное магнитное поле изделия после контроля.
Защита от перегрева: Автоматическая система защиты предотвращает повреждение силовых элементов при превышении допустимой температуры.
Сохранение настроек: Установленные параметры сохраняются после отключения питания и могут использоваться при следующем включении прибора.
Возможность внешнего управления: Подачу тока можно включать с панели прибора, кнопкой на рукоятке кабеля или ножной педалью.

Стандартный комплект поставки

Магнитопорошковый дефектоскоп НЕВА ПМД-2000 — 1 шт.
Токовый кабель 3,0 м сечением 95 мм² с пистолетной рукояткой и контактным наконечником
Токовый кабель 3,0 м сечением 95 мм² с пистолетной рукояткой, контактным наконечником и кнопкой включения тока
Сетевой кабель
Комплект документации: паспорт-руководство, декларация, паспорт качества

Дополнительная комплектация

Соленоиды различных типов
Токовые кабели и рукоятки
Контактные наконечники из разных металлов
Сетевой кабель нестандартной длины
Педаль включения тока
Специализированные устройства намагничивания
Тележка для транспортировки

Фактическая комплектность, длина токовых кабелей и тип контактных наконечников могут быть изменены по согласованию с заказчиком и указываются в коммерческом предложении или спецификации к договору поставки.
