Магнитная дефектоскопия сварных соединений — решение: оборудование, схемы намагничивания, подбор

Подбираем схему намагничивания и оборудование для выявления поверхностных и приповерхностных дефектов на сварных швах, в зоне термического влияния и на ответственных участках ферромагнитных конструкций. Метод особенно эффективен для наружной поверхности шва и ЗТВ.

Когда нужен контроль сварных соединений методом МПД

Магнитопорошковый контроль сварных соединений применяют там, где критичны поверхностные трещины и другие поверхностные несплошности на шве и в зоне термического влияния. Метод особенно востребован после сварки, после ремонта, перед сдачей ответственных узлов, в эксплуатационной диагностике и при контроле конструкций из ферромагнитных материалов. ГОСТ ISO 17638-2018 прямо распространяет метод на наружную поверхность швов и ЗТВ, а ГОСТ Р ИСО 9934-1-2011 указывает, что магнитопорошковый метод в первую очередь применяют для выявления поверхностных дефектов, включая трещины различного происхождения, волосовины, закаты, надрывы и непровары сварных соединений.

Где МПД особенно полезен

стыковые швы;
тавровые соединения;
угловые и нахлесточные соединения;
трубные стыки;
отводы и врезки;
ремонтные участки и зоны локальной наплавки.

Технологии контроля по ГОСТ ISO 17638-2018 применимы для большинства способов сварки и видов сварных соединений, но чувствительность конкретной схемы зависит от геометрии узла и выбранного метода намагничивания.

Какие дефекты на швах целесообразно искать методом МПД

Для сварных соединений метод наиболее полезен для поиска:

поверхностных трещин по шву;
трещин в зоне термического влияния;
приповерхностных несплошностей;
отдельных непроваров, выходящих к поверхности;
эксплуатационных трещин на шве и у границы сплавления.

ГОСТ Р ИСО 9934-1-2011 прямо указывает, что метод в первую очередь предназначен для обнаружения поверхностных дефектов, а дефекты, расположенные в непосредственной близости к поверхности, тоже могут выявляться, но чувствительность метода снижается по мере увеличения глубины их залегания.

Какие требования к поверхности и зоне контроля

Для швов стандарт задает довольно практичные требования. ГОСТ ISO 17638-2018 требует, чтобы контролируемые участки были сухими, если не используются средства для работы с влажной поверхностью; допускается местная зачистка и улучшение состояния поверхности, если это не повреждает материал и не мешает контролю. Стандарт также указывает, что покрытия в виде тонкого немагнитного слоя краски могут сохраняться, если покрытие равномерное и его толщина не превышает 50 мкм; при большей толщине чувствительность нужно дополнительно подтверждать.

Для производственной практики важно еще одно правило: длина пути тока или магнитного потока в материале d должна быть не меньше ширины сварного шва вместе с зоной термического влияния плюс 50 мм, а сам шов и ЗТВ обязательно должны входить в эффективную зону контроля. Это полезная инженерная логика для проектирования оснастки и выбора положения ярма, контактов или кабеля.

Какие методы намагничивания подходят для сварных соединений

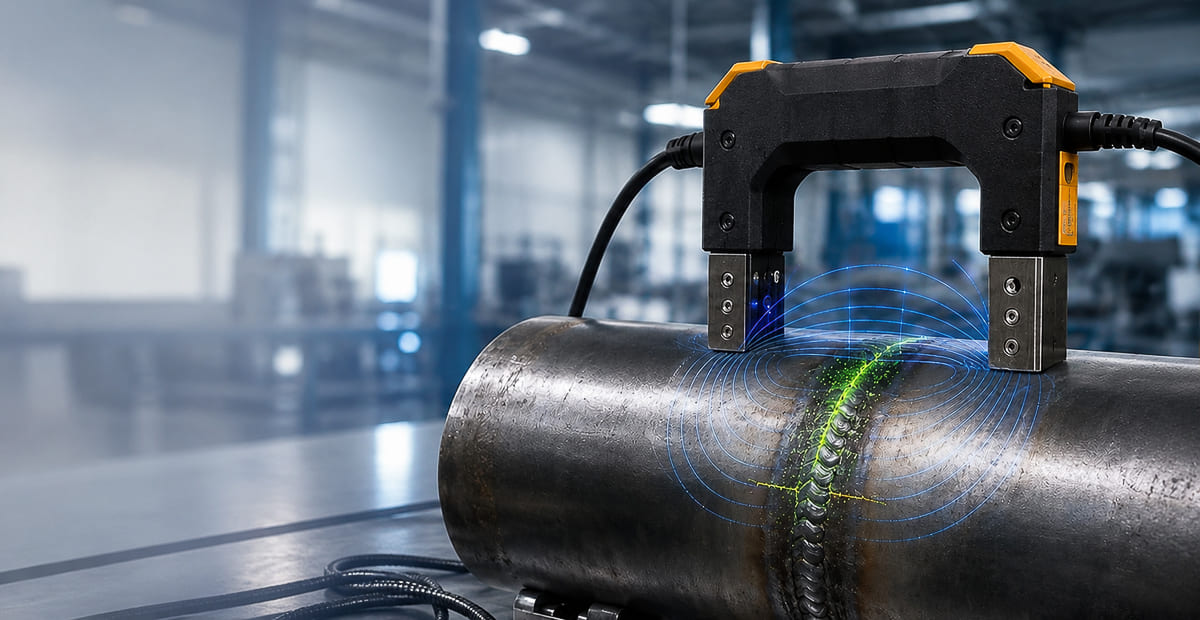

Ярмовое намагничивание

Для швов ярмовые электромагниты — один из самых распространенных вариантов. ГОСТ ISO 17638-2018 прямо относит ярмовые электромагниты к основным типам оборудования, используемым при намагничивании переменным током, если в спецификации на продукцию не указано иное. Для простых стыковых соединений ярма обычно обеспечивают достаточное намагничивание, а переменный ток дает наибольшую чувствительность к поверхностным дефектам.

Когда выбирать ярмо:

контроль стыковых швов;
локальный контроль на объекте;
ремонт и монтаж;
быстрый поверхностный контроль наружной поверхности.

Ограничение: вблизи полюсных наконечников появляется неконтролируемая область, поэтому нужен нахлест соседних зон. На сложной геометрии, например в тавровых соединениях или на отводах труб с углом менее 90°, чувствительность ярм может снижаться.

Электроконтакты и намагничивание током между контактами

Когда геометрия шва сложнее или ярмо уже недостаточно эффективно, используются генераторы тока с накладными электроконтактами. ГОСТ ISO 17638-2018 прямо относит генераторы тока с электроконтактами к основным типам оборудования для намагничивания швов. Такая схема полезна там, где нужно создать более жесткую токовую схему на локальном участке.

Когда выбирать электроконтакты:

сложные конфигурации швов;
локальный контроль неудобных зон;
случаи, где ярмо теряет чувствительность;
швы, где нужен более выраженный токовый режим.

Ограничение: требуется аккуратная подготовка поверхности и учет неконтролируемых зон у наконечников.

Гибкий кабель и катушка

Для части сварных соединений, особенно трубных узлов, отводов и пространственно сложных участков, стандарт допускает использовать проводники с током, контактирующие с изделием, намотанные на изделие или пропущенные сквозь него, а также катушки (соленоиды). Для типовых схем с кабелем и катушкой стандарт показывает отдельные варианты намагничивания для выявления продольных трещин.

Когда выбирать кабель или катушку:

трубные стыки и врезки;
кольцевые швы;
сложная геометрия, где ярмо неудобно;
необходимость гибко направить поле вдоль нужной зоны.

Для типовых схем с кабелем и катушкой ГОСТ ISO 17638-2018 приводит ориентиры 20 < a < 50 и NI > 8D как справочные численные значения для практической настройки.

Постоянные магниты

Использование постоянного тока или постоянных магнитов для МПД швов допускается, но должно быть отдельно указано в спецификации на контроль. Для большинства стандартных задач по швам базовой рекомендацией остается оборудование на переменном токе, если иное не оговорено документацией.

Когда выбирать постоянные магниты:

локальный контроль;
выездные и полевые работы;
труднодоступные зоны;
случаи, когда питание или размеры оборудования ограничены.

Какое оборудование выбирать для контроля сварных соединений

Ярмовые электромагниты

Лучший базовый выбор для:

простых стыковых швов;
локального контроля;
монтажных и ремонтных работ;
задач, где важна мобильность.

ГОСТ Р 53700-2009 устанавливает требования к оборудованию для намагничивания, размагничивания, освещения, измерения и осмотра при магнитопорошковом контроле и применяется в том числе к переносным и передвижным дефектоскопам.

Генераторы тока с электроконтактами

Подходят для:

сложных швов;
локальных участков с неудобной геометрией;
случаев, когда ярмо недостаточно эффективно;
настройки более жесткой токовой схемы.

Гибкие кабели

Подходят для:

отводов;
трубных врезок;
пространственно сложных участков;
локального продольного или циркулярного намагничивания.

ГОСТ Р 53700-2009 отдельно распространяется на оборудование для намагничивания и устанавливает требования, которые поставщик обязан указывать для оборудования, используемого в МПД.

Катушки / соленоиды

Подходят для:

отдельных сварных узлов, которые можно разместить в зоне поля;
специализированных стационарных постов;
серийного контроля небольших или средних сварных изделий.

Постоянные магниты

Подходят для:

локальных полевых задач;
работы в труднодоступных местах;
ситуаций, где нужен автономный или очень компактный инструмент.

Сравнительная таблица: методы и оборудование для швов

Сводная таблица ниже собрана по требованиям и практическим ограничениям, которые задают ГОСТ ISO 17638-2018, ГОСТ Р ИСО 9934-1-2011 и ГОСТ Р 53700-2009.

Задача	Предпочтительный метод	Оборудование	Практический комментарий
Поверхностные трещины на простом стыковом шве	Ярмовое намагничивание	AC-ярмо	Базовое решение для локального поверхностного контроля
Сложная геометрия шва	Намагничивание током между контактами	Генератор тока + электроконтакты	Полезно там, где ярмо теряет чувствительность
Трубные отводы, врезки, кольцевые швы	Кабельная схема / катушка	Гибкий кабель, катушка	Удобно для сложной пространственной геометрии
Контроль в полевых условиях	Локальное полюсное	Постоянные магниты, ярма	Выбор зависит от требований по чувствительности и доступу
Неизвестная ориентация дефектов	Два направления намагничивания	Сочетание методов	Стандарт рекомендует два направления с отклонением не более 30°

Когда МПД сварных соединений особенно оправдан

Магнитопорошковый контроль швов особенно целесообразен:

после сварки и ремонта;
перед сдачей ответственных конструкций;
при контроле наружной поверхности шва;
при подозрении на поверхностные трещины;
при диагностике ЗТВ;
при локальном контроле конструкций в эксплуатации.

ГОСТ ISO 17638-2018 специально ориентирован именно на обнаружение дефектов на наружной поверхности сварных соединений и в зоне термического влияния.

Подходящее оборудование

Часто задаваемые вопросы

Какие дефекты на швах лучше всего выявляет МПД?

В первую очередь поверхностные дефекты на наружной поверхности сварного шва и в зоне термического влияния; метод также может выявлять дефекты, расположенные близко к поверхности.

Нужно ли контролировать шов в двух направлениях?

Да, для гарантированного выявления дефектов по всем направлениям стандарт рекомендует намагничивать швы в двух почти перпендикулярных направлениях с отклонением не более 30°.

Когда лучше использовать ярмо?

Для простых стыковых швов, локального поверхностного контроля, монтажных и ремонтных работ, особенно если нужен мобильный инструмент.

Когда ярмо уже не лучший выбор?

На сложных конфигурациях, например на тавровых соединениях или отводах труб с углом менее 90°, где чувствительность может снижаться. В таких случаях стандарт рекомендует электроконтакты или кабель.

Можно ли контролировать окрашенный шов?

Да, если покрытие равномерное и его толщина не превышает 50 мкм. При большей толщине чувствительность нужно дополнительно подтверждать.

Какие поверхности допускаются к контролю?

Контролируемые участки должны быть сухими, если не применяются средства для работы с влажной поверхностью. При необходимости допустима местная зачистка.

Какое оборудование вообще допускается стандартом?

Ярмовые электромагниты, генераторы тока с электроконтактами, проводники с током, намотанные на изделие или пропущенные сквозь него, а также катушки (соленоиды).

Что важнее для швов: вид прибора или схема поля?

Схема поля. Даже хороший прибор не даст нужной чувствительности, если направление поля выбрано не под предполагаемую ориентацию дефекта.
