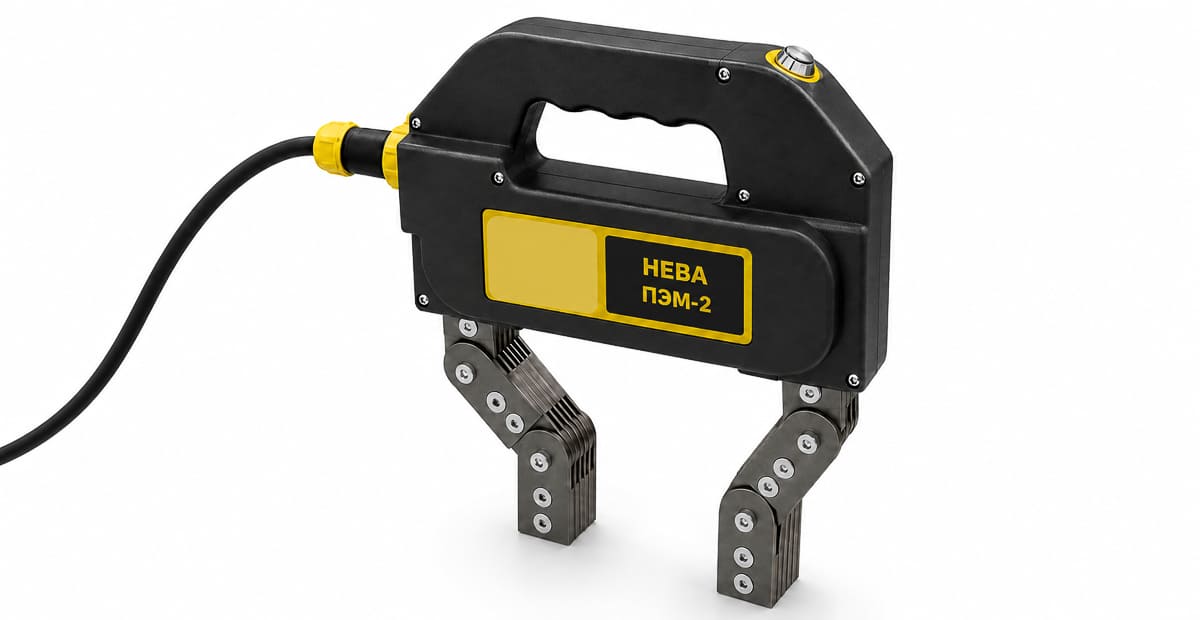

Ручной электромагнит НЕВА ПЭМ-2 — универсальное мобильное ярмо для магнитопорошкового контроля переменным и постоянным/выпрямленным полем. Модель подходит для поверхностных и подповерхностных дефектов, контроля сварных швов, труб, корпусных деталей, металлоконструкций.
НЕВА ПЭМ-2 — ручной электромагнит ярмового типа для магнитопорошкового контроля в двух режимах: переменное поле AC и постоянное/выпрямленное поле DC. Модель рассчитана на локальный контроль сварных швов, металлоконструкций, корпусных деталей. Применяется в соответствии с ГОСТ Р 56512-2015 и ГОСТ ISO 17638-2018 (для сварных соединений). За счет шарнирных полюсов ярмо легко устанавливается на криволинейные и неровные поверхности.
Устройство формирует магнитный поток между двумя полюсами, установленными на поверхности детали. В зоне между полюсами возникает локальное намагничивание, при наличии трещины, непровара, надрыва или другой несплошности появляется поле рассеяния, которое удерживает магнитный порошок или суспензию и формирует видимую индикацию.
В отличие от простых AC-ярм, НЕВА ПЭМ-2 имеет два режима работы. Переменное поле AC применяют для поверхностных дефектов и контроля сварных швов, когда важна высокая чувствительность к раскрытым трещинам. Постоянное/выпрямленное поле DC применяют при контроле более толстых и массивных зон, где требуется большая глубина проникновения магнитного потока и поиск подповерхностных несплошностей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Режим намагничивания | переменное AC, постоянное/выпрямленное DC (HWDC) |
| Назначение режимов | AC — поверхностные дефекты; DC — поверхностные и подповерхностные дефекты |
| Питание | 220–230 В, 50 Гц |
| Потребляемый ток | до 3,5 А при 230 В |
| Межполюсное расстояние | от 20 до 255 мм |
| Размер контактной площадки полюса | 25×25 мм |
| Длина кабеля питания | 3 м |
| Габаритные размеры | 240x230x65 мм |
| Масса | 3,5 кг |
| Сила отрыва в режиме AC | Не менее 10 кг (при штатном расстоянии между полюсами) |
| Сила отрыва в режиме DC (HWDC) | Не менее 30 кг (при штатном расстоянии между полюсами) |
| Продолжительность включения | 50% (максимальное время включения до 6 секунд) |
| Степень защиты корпуса | IP54 |
Условия применения
- Линии магнитного поля проходят между полюсами ярма. Наибольшая чувствительность достигается к дефектам, расположенным поперек направления магнитного поля. Для надежного контроля ответственных зон ярмо обычно переставляют в двух взаимно перпендикулярных направлениях.
Чем меньше воздушный зазор между полюсом и поверхностью детали, тем стабильнее и лучше намагничивание. Толстый слой краски, окалина, грязь, неровная поверхность и плохой контакт полюсов снижают качество индикации.
- AC-режим дает выраженный поверхностный эффект и удобен для контроля раскрытых поверхностных трещин. Дополнительное преимущество AC — меньший риск остаточной намагниченности детали после контроля по сравнению с DC-режимом.
- DC-режим формирует более глубокое проникновение магнитного потока (до 5 мм) и применяется для подповерхностных дефектов, массивных участков и зон, где поверхностного AC-контроля недостаточно.
- После работы в DC-режиме для ответственных деталей рекомендуется проверить остаточную намагниченность и при необходимости включить АС-режим для размагничивания.
- Режимы AC и DC следует переключать при отпущенной кнопке намагничивания. Это снижает риск перегрева и повышает ресурс электрической части.
- Продолжительность включения нужно соблюдать по в соответствии с указаниями паспорта (50%), режим включение ярма - периодическое. Нарушение ПВ приводит к перегреву катушки.
Комплект поставки
- Ручной электромагнит (ярмо) НЕВА ПЭМ-2 — 1 шт.
- Кабель питания — 1 шт.
- Комплект документации (Паспорт - руководство, декларация, паспорт качества).
Закажите ручной электромагнит НЕВА ПЭМ-2 AC+DC для универсального магнитопорошкового контроля. Подберем модель под ваши методики, подготовим счет и комплект оборудования для лаборатории НК. Отгрузим на следующий день после оплаты!
