Черная суспензия для МПД — готовый к применению аэрозоль на масляной основе для магнитопорошкового контроля ферромагнитных деталей, сварных соединений и металлоконструкций.

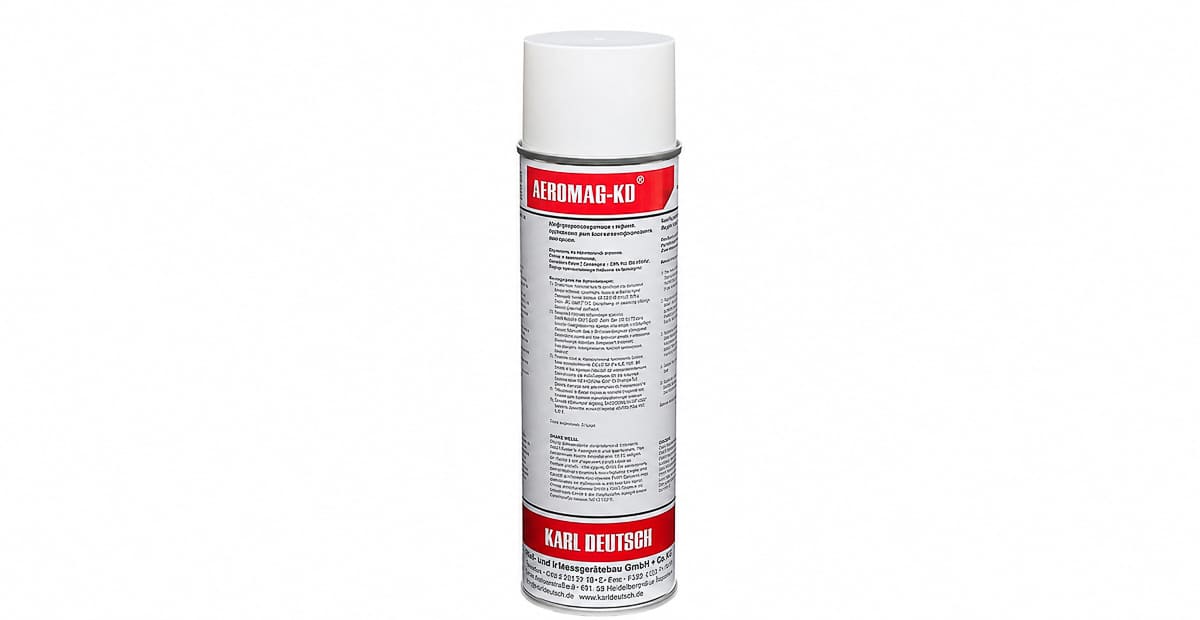

Черная суспензия Aeromag-KD Black-O для магнитопорошкового контроля — это расходный материал для мокрого метода МПД. В составе аэрозоля магнитные частицы находятся в жидкой дисперсионной среде на масляной основе и готовы к нанесению без приготовления рабочей ванны. Такой формат особенно удобен при локальном контроле на объекте, при работе ручным электромагнитом-ярмом, постоянным магнитом, мобильным намагничивающим устройством или катушкой намагничивания.
При намагничивании ферромагнитной детали в зоне дефекта возникает поле рассеяния. Частицы магнитного индикатора притягиваются к этой зоне и формируют видимый индикаторный рисунок. Для черной суспензии наиболее результативная схема — работа по белому контрастному фону: на очищенную поверхность сначала наносят белый контрастный краситель, затем во время намагничивания распыляют черную суспензию. За счет контраста дефектоскописту проще обнаружить трещины, надрывы, непровары, закаты, волосовины и другие поверхностные несплошности.
Готовый аэрозоль удобен для лабораторий НК, участков ОТК, выездного контроля и ремонтных работ. Его не нужно разводить, перемешивать в баке или подбирать концентрацию перед каждым применением.
Для каких задач подходит
- Контроль сварных соединений ручным электромагнитом-ярмом или постоянным магнитом.
- Локальная магнитопорошковая дефектоскопия на производстве, в ОТК и на ремонтных площадках.
- Проверка участков деталей после сварки, шлифования, мехобработки, термообработки и ремонта.
- Контроль металлоконструкций, трубных элементов, рам, корпусов, валов, фланцев, кронштейнов и деталей сложной формы.
- Выездной контроль, когда использование ванны с суспензией или стационарной установки нецелесообразно.
- Работа с оборудованием НЕВА МПД: ручными ярмами НЕВА ПЭМ, постоянными магнитами НЕВА МКП/МКР и намагничивающими катушками НЕВА CM.
Технические характеристики
| Параметр | Значение |
|---|---|
| Форма поставки | Аэрозольный баллон |
| Основа | Масляная дисперсионная среда |
| Метод контроля | Мокрый метод МПД, видимый контроль с контрастным фоном |
| Цвет индикации | Черный индикаторный рисунок на белом контрастном фоне |
| Объем баллона | 500 мл |
| Размер частиц | Da = 3,5 мкм по DIN EN ISO 9934-2 |
| Пенообразование | Низкое |
| Содержание серы и галогенов | Низкое содержание; каждого менее 200 ppm |
| Срок годности | 3 года при хранении при комнатной температуре |
| Рекомендуемое расстояние распыления | Около 20 см от поверхности при контроле ручным магнитом/ярмом |
| Контроль пригодности | Проверка на контрольном образце с типичными трещинами или на эталонном тест-блоке |
| Соответствие РД | ГОСТ Р 56512-2015, ГОСТ ISO 9934-2-2021, DIN EN ISO 9934-2; дополнительные отраслевые требования — по ТЗ заказчика |
Порядок применения
- Очистить контролируемую зону от масла, жиров, окалины, рыхлой ржавчины, грязи и других загрязнений, мешающих формированию индикаторного рисунка.
- При необходимости нанести белый контрастный фон тонким равномерным слоем и дать ему высохнуть. Слишком толстый слой контрастной краски может ухудшить проявление мелких дефектов.
- Установить намагничивающее устройство: ручное ярмо, постоянный магнит, гибкий кабель, катушку или другое оборудование по технологической инструкции.
- Включить намагничивание и во время действия магнитного поля распылить черную суспензию на контролируемую поверхность с расстояния около 20 см.
- Дать излишкам суспензии стечь, не допуская застойных зон, которые могут создать ложный фон.
- Провести визуальный осмотр поверхности при достаточном освещении и оценить индикаторные рисунки по применяемой НТД.
- При повторной проверке изменить направление магнитного поля, если ожидаемая ориентация дефектов требует контроля в двух направлениях.
- После контроля удалить остатки суспензии и контрастного фона очистителем, если это требуется технологией или последующей операцией.
Рекомендуемые сопутствующие товары
- Белый контрастный краситель для МПД.
- Очиститель поверхности до и после контроля.
- Ручной электромагнит НЕВА ПЭМ-1 / НЕВА ПЭМ-2.
- Намагничивающие устройства на постоянных магнитах НЕВА МКП-2 / НЕВА МКР-2.
- Контрольные образцы МПД с искусственным дефектом типа «трещина».
- Грузы и тест-блоки для проверки работоспособности магнитов.
- Намагничивающие катушки НЕВА CM для контроля деталей цилиндрической формы.
Почему стоит купить у НЕВА МПД
НЕВА МПД поставляет не отдельный расходный материал, а комплектные решения для магнитопорошкового контроля: намагничивающее оборудование, расходные материалы, контрольные образцы, грузы для проверки магнитов и инженерные рекомендации по применению. Один поставщик помогает подобрать не только суспензию, но и оборудование, режим контроля и сопутствующие материалы под реальные детали заказчика.
