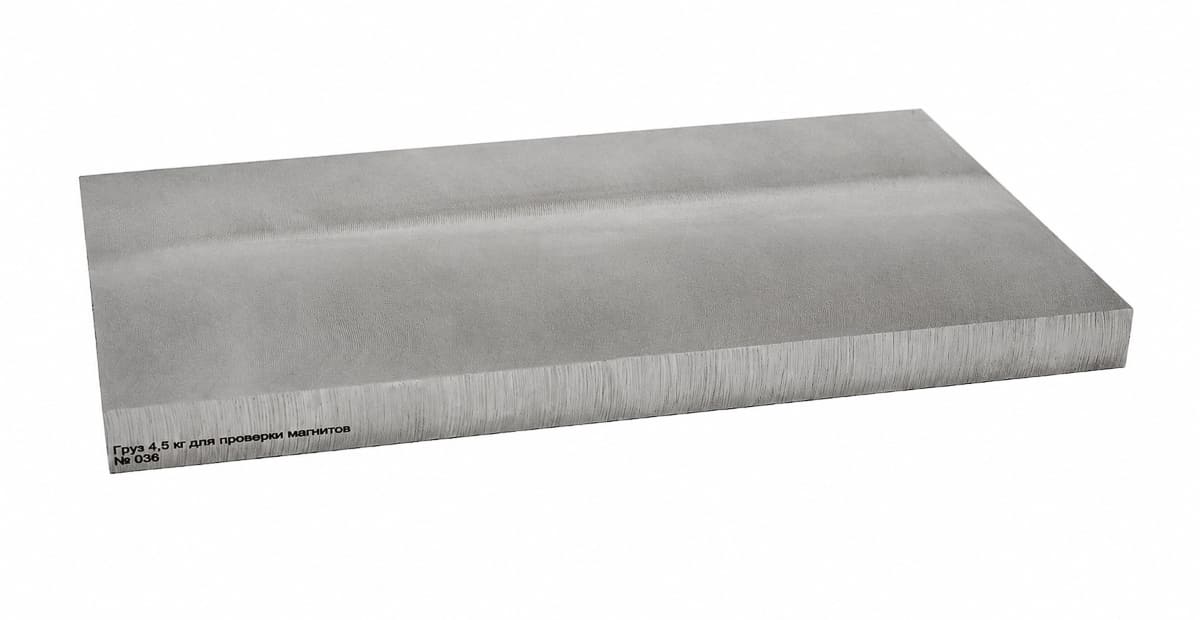

Настроечный образец (СОП) в виде металлической плиты заданной массы для оперативной проверки удерживающей силы ручных электромагнитов для МПД.
Груз для проверки работоспособности магнитов применяется перед началом работ, после ремонта оборудования, при периодической проверке лаборатории НК и при входном контроле магнитных устройств.
Изделие не содержит искусственных дефектов и не предназначен для проверки выявляемости магнитного порошка, суспензии или чувствительности метода. Каждый груз имеет маркировку и индивидуальный идентификационный номер. Паспорт содержит сведения о конструктивных параметрах, материале, результатах первичной аттестации.
Нормативные документы и применение
- ГОСТ Р 53700-2009 / ISO 9934-3 — содержит требования к оборудованию МПД и описывает контроль ручных электромагнитов по силе отрыва с применением плиты и измерением усилия.
- ГОСТ Р 56512-2015 — требует проверять работоспособность дефектоскопа и качество индикатора перед контролем.
- ASME Section V, Article 7 — контроль подъемной силы ярм при магнитопорошковом контроле.
- ASTM E709 — практика магнитопорошкового контроля, включая проверку намагничивающего оборудования.
- ASTM E1444/E1444M — стандартная практика магнитопорошкового контроля с требованиями к проверке оборудования.
- MIL-STD-271 E/F и NAVSEA-TB-T9074-AS-GIBO-010/271 — применение в процедурах контроля сварных и ответственных конструкций, где требуется подтверждение работоспособности магнитного оборудования.
Для каких задач применяется груз
- Проверка подъемной силы ручных электромагнитных ярм переменного тока AC.
- Проверка удерживающей силы электромагнитов постоянного или выпрямленного тока DC / HWDC.
- Проверка постоянных магнитов и мобильных намагничивающих устройств на постоянных магнитах.
- Подтверждение работоспособности магнитов перед магнитопорошковым контролем сварных швов, металлоконструкций, труб, литых и кованых деталей.
- Периодический контроль оборудования лаборатории НК, ОТК и выездных дефектоскопических бригад.
Порядок применения
- Проверить чистоту и состояние рабочей поверхности груза и полюсов магнита.
- Установить магнит или электромагнит на плиту так, чтобы полюса имели устойчивый контакт с поверхностью.
- Выставить межполюсное расстояние, указанное в методике контроля или НТД предприятия.
- Включить электромагнит или активировать магнитное устройство.
- Выполнить подъем груза без рывков и перекоса. Если магнит удерживает груз заданной массы, проверка считается положительной в рамках установленной процедуры.
- Зафиксировать результат в журнале проверки оборудования или технологической документации МПД.
Важные технические нюансы
- Груз проверяет удерживающую силу, но не показывает направление магнитного поля и не заменяет индикаторы поля, полоски-индикаторы или контрольные образцы с дефектами.
- Результат проверки зависит от чистоты поверхности, межполюсного расстояния, площади контакта, износа полюсов и положения магнита на плите.
- Для DC/HWDC-ярм и постоянных магнитов требования к удерживающей силе обычно выше, чем для AC-ярм, поэтому применяют более тяжелые грузы или наборы грузов.
- Груз следует хранить в условиях, исключающих коррозию, механические повреждения рабочей поверхности и потерю читаемости маркировки.
Комплект поставки
- Груз для проверки работоспособности магнитов 4,5 кг или 18 кг — 1 шт.
- Паспорт — 1 экз.
- Упаковка для хранения и транспортировки — по согласованию.
Закажите груз для проверки работоспособности магнитов для вашей лаборатории НК, ОТК или выездной дефектоскопической бригады.
