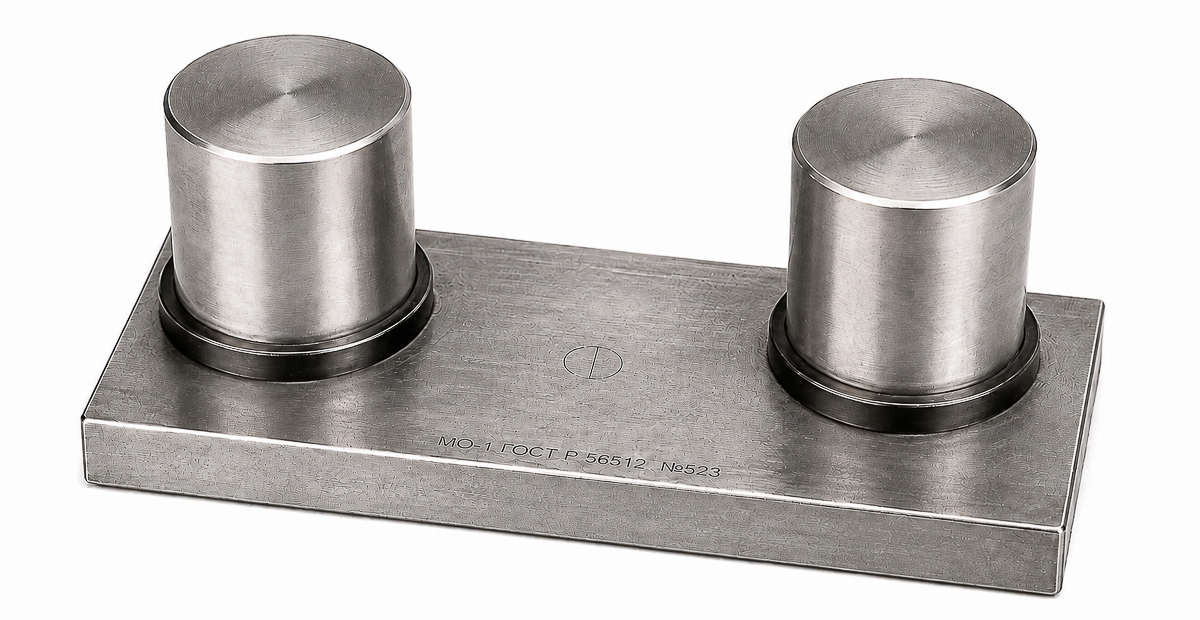

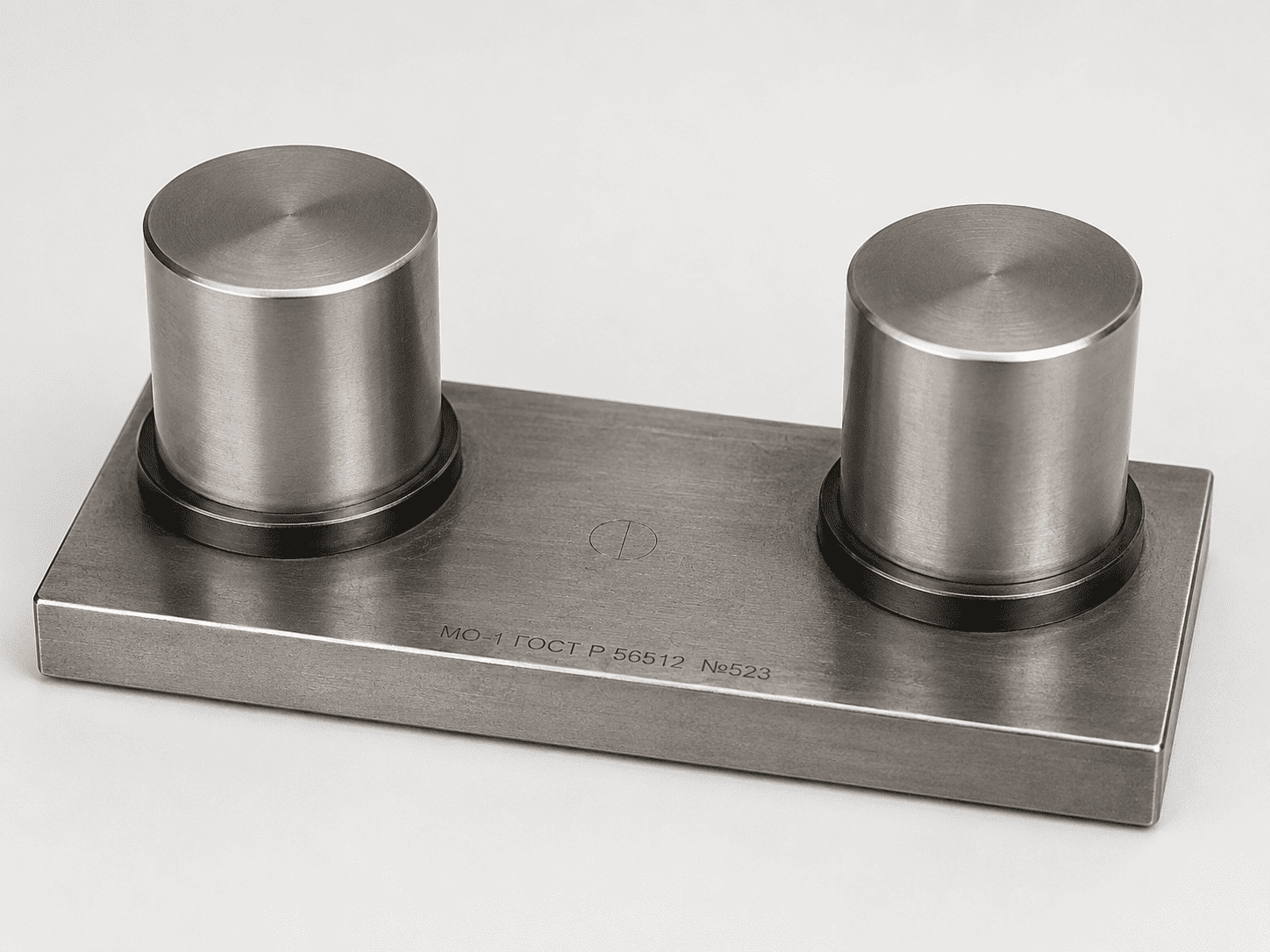

Контрольный образец МО-1 для проверки работоспособности магнитопорошкового дефектоскопа при локальном намагничивании ярмом или электроконтактным способом
МО-1 — это стандартный контрольный образец для магнитопорошкового контроля, предназначенный для локальных схем намагничивания. Он применяется с ярмовыми электромагнитами и электроконтактным способом контроля. Применяется для проверки достаточности создания магнитного поля при выявлении поверхностных и подповерхностных несплошностей.
МО-1 используют перед началом контроля, после настройки оборудования, после ремонта или при проверке стабильности работы дефектоскопа на рабочем месте. Образцы МО-1 больше ориентирован на ярмо и локальные контактные схемы.

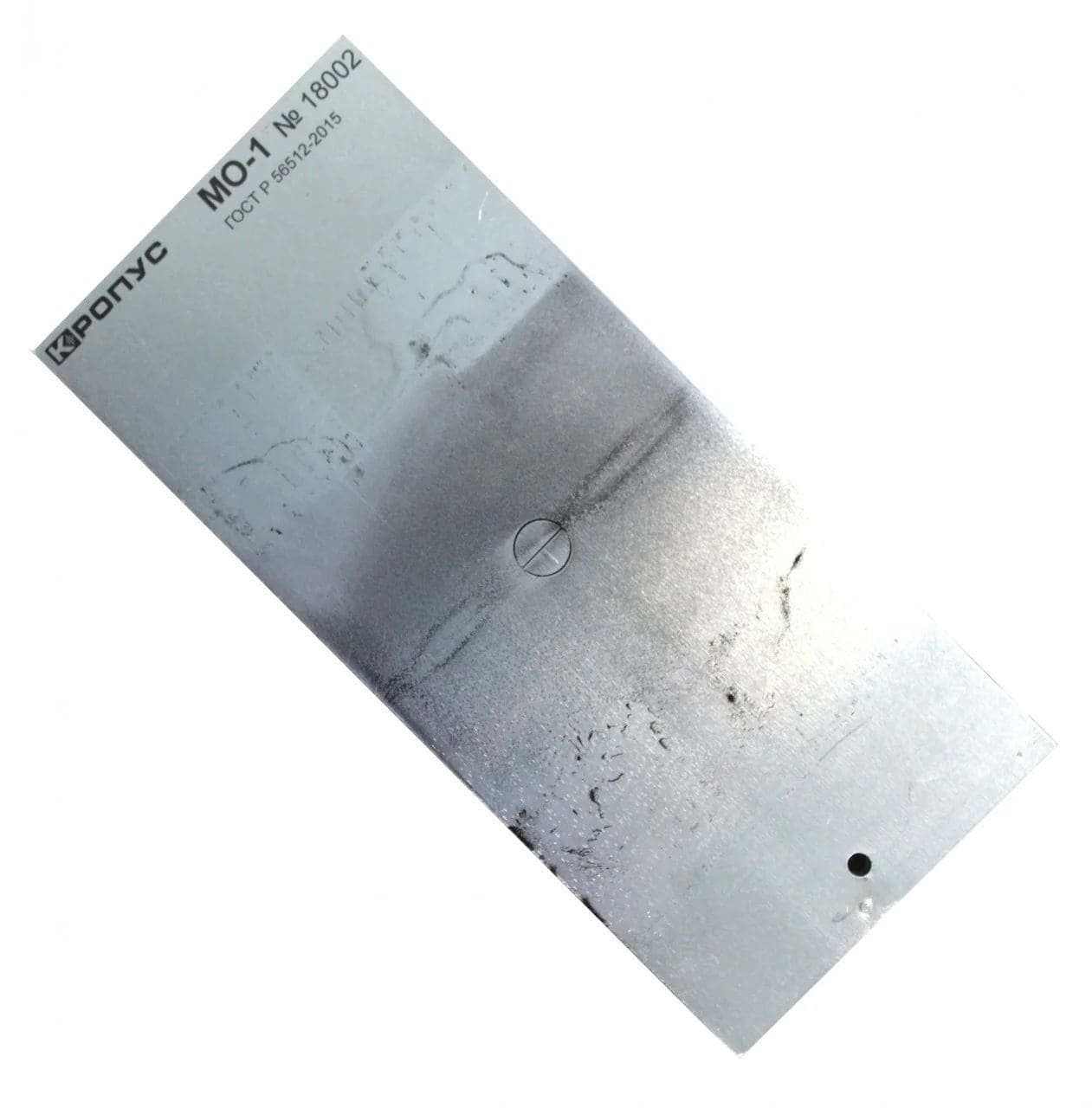

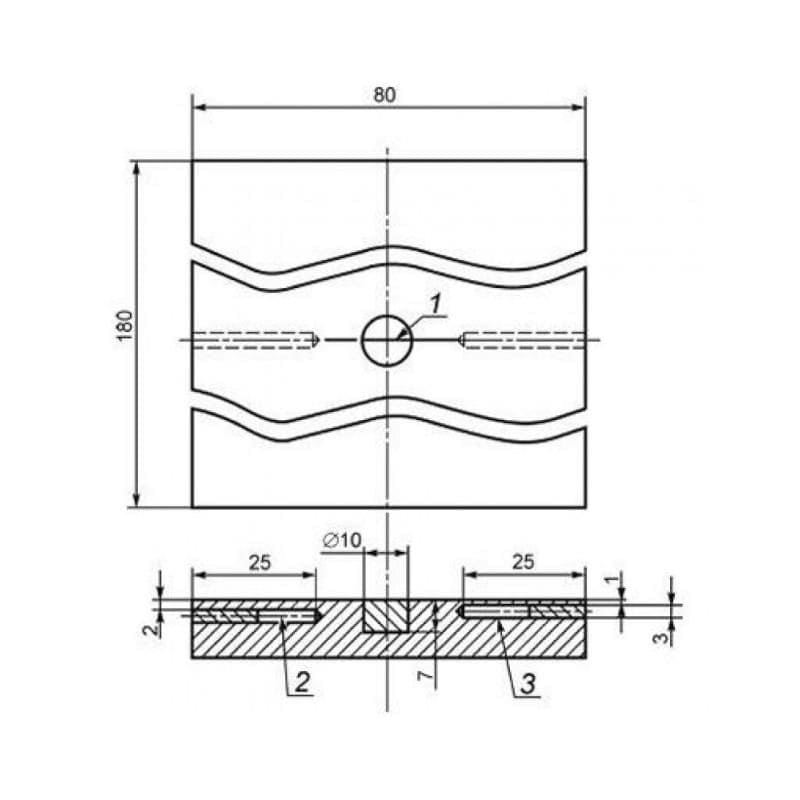

Образец содержит искусственные дефекты, которые позволяют проверить, видит ли система контроля поверхностные и подповерхностные несплошности. По результату проявления индикаторного рисунка дефектоскопист оценивает работоспособность оборудования, качество намагничивания и пригодность применяемого магнитного индикатора.
МО-1 удобен для быстрой проверки перед началом работ: если дефекты на образце проявляются корректно и соответствуют дефектограмме, оборудование и режим контроля можно считать пригодными для дальнейшей работы.
Контрольный образец МО-1 используют
- на участках магнитопорошкового контроля;
- в лабораториях неразрушающего контроля;
- при проверке ярмовых электромагнитов;
- при локальном электроконтактном намагничивании;
- перед началом смены или серии контроля;
- после ремонта или настройки дефектоскопа;
- для подтверждения работоспособности схемы МПД на рабочем месте.
МО-1 помогает проверить
- работает ли магнитопорошковый дефектоскоп;
- достаточно ли поле в зоне локального намагничивания;
- проявляются ли поверхностные дефекты;
- проявляются ли подповерхностные несплошности;
- корректно ли работает магнитный индикатор;
- соответствует ли индикаторный рисунок дефектограмме.
МО-1 не следует использовать для полноценного подбора технологии контроля конкретной детали, если деталь отличается от образца по форме, материалу и магнитной схеме. Для таких задач нужен образец, соответствующий реальному объекту контроля, например МО-8.
