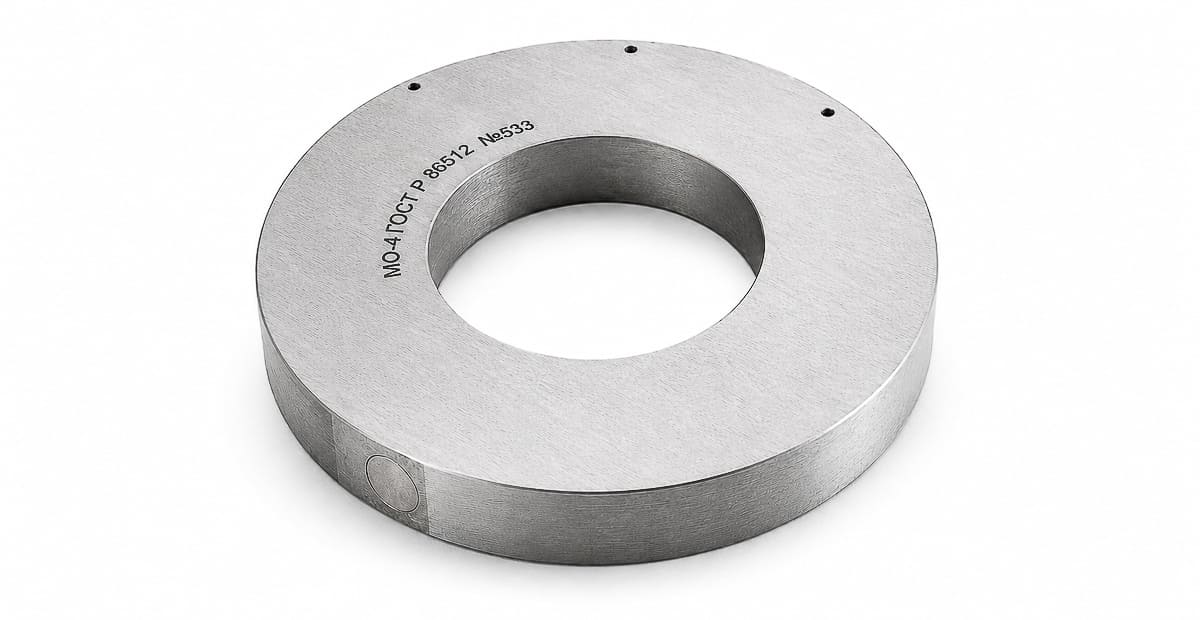

Контрольный образец МО-4 применяется для проверки магнитопорошкового контроля при индукционном и циркулярном намагничивании, включая схемы с центральным проводником.
Контрольный образец МО-4 предназначен для проверки работоспособности магнитопорошкового дефектоскопа при контроле деталей кольцевой формы, втулок, дисков, ступиц, трубных элементов и других изделий с отверстием. Используется в для проверки схемы циркулярного или индукционного намагничивания. Он особенно полезен при контроле деталей с центральным отверстием, где магнитное поле формируется иначе, чем на плоских образцах.

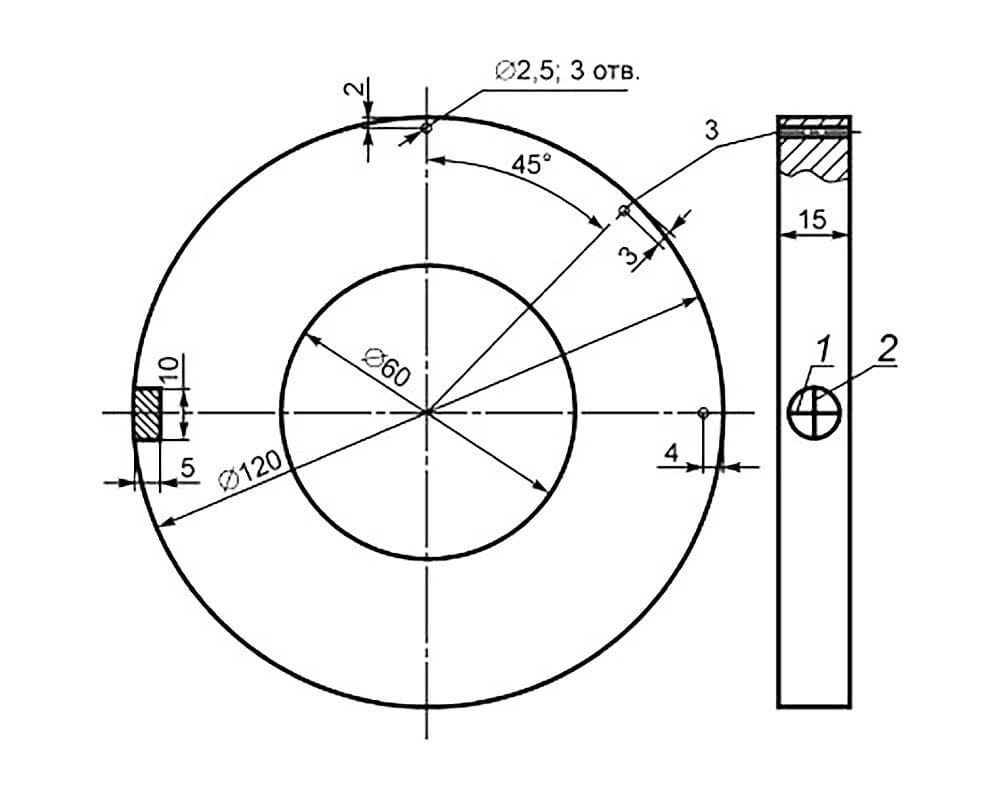

Образец содержит искусственные дефекты разной ориентации и глубины. После намагничивания и нанесения магнитного порошка или суспензии дефектоскопист оценивает, проявляются ли индикаторные рисунки дефектов и соответствует ли результат дефектограмме. МО-4 помогает проверить, достаточно ли поле для выявления поверхностных и подповерхностных несплошностей при кольцевой геометрии контроля.
Контрольный образец МО-4 используют:
- в лабораториях неразрушающего контроля;
- на участках магнитопорошковой дефектоскопии;
- при проверке циркулярного намагничивания;
- при контроле через центральный проводник;
- при проверке индукционных схем;
- при настройке оборудования для деталей с отверстием;
- при контроле втулок, колец, ступиц, дисков и трубных элементов;
- перед началом контроля ответственных деталей.
Для каких схем подходит МО-4
- циркулярного намагничивания;
- индукционного намагничивания;
- схемы с центральным проводником;
- контроля кольцевых и полых деталей;
- проверки поверхностных и подповерхностных дефектов.
МО-4 не используют для проверки плоских локальных схем, ярмового контроля или подбора режима МПД для детали другой геометрии. Если нужно подтвердить технологию контроля конкретного изделия, лучше использовать образец, соответствующий реальной детали по материалу, форме и размерам.
Какие задачи решает МО-4
- работает ли схема циркулярного намагничивания;
- корректно ли работает центральный проводник;
- достаточно ли поле для деталей с отверстием;
- выявляются ли дефекты разной ориентации;
- проявляются ли подповерхностные дефекты;
- формируется ли устойчивый индикаторный рисунок;
- соответствует ли результат дефектограмме.
Важно! Перед применением образец необходимо осмотреть. На рабочей поверхности не должно быть коррозии, рисок, задиров, вмятин, отслоения покрытия и других повреждений. К контрольному образцу должен прилагаться паспорт с номером, материалом, назначением, рекомендуемым способом намагничивания, описанием дефектов и дефектограммой. Образец не является средствами измерений, но перед каждым применением должен проверяться по внешнему состоянию.
