Контрольный образец МО-5 применяется для проверки магнитных индикаторов, оценки чувствительности магнитной суспензии и выявления натуральных трещин при магнитопорошковой дефектоскопии.
Контрольный образец МО-5 используется в магнитопорошковой дефектоскопии для проверки того, насколько хорошо магнитный порошок или магнитная суспензия формируют индикаторный рисунок на трещине.
МО-5 предназначен для проверки качества магнитного индикатора и оценки чувствительности системы МПД к реальным трещинам. В отличие от МО-1…МО-4, которые в основном применяются для проверки работоспособности дефектоскопа по схеме намагничивания, МО-5 относится к образцам с трещинами и даёт более реалистичную дефектоскопическую картину.

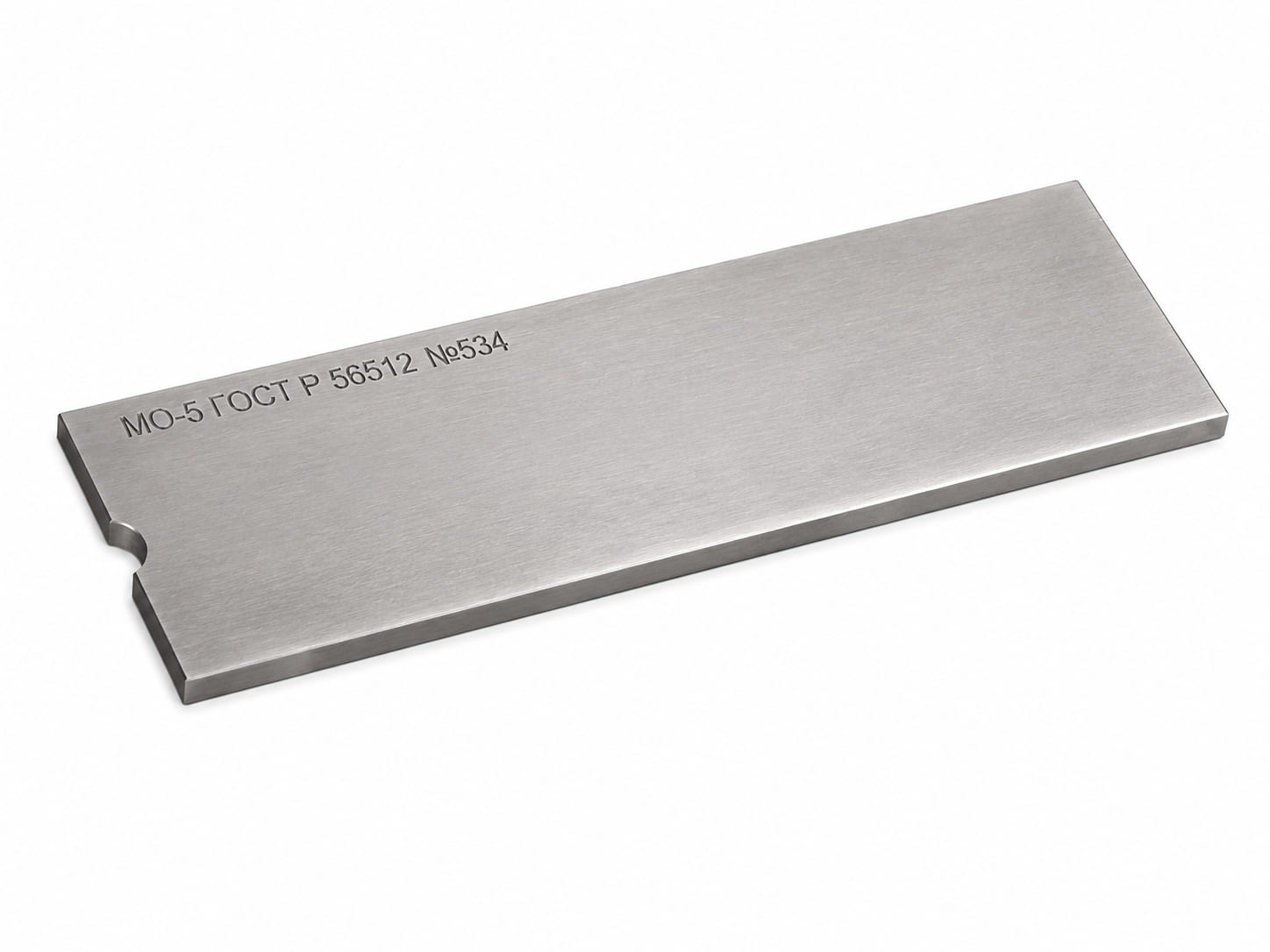

Контрольный образец МО-5 представляет собой пластину длиной 100 мм, шириной 30 мм и толщиной 5 мм, изготовленную из стали 20х13. Образец содержит трещину в азотированном слое. (глубина азотирования — 0,2–0,3 мм), шероховатость поверхности: Ra 1,6 мкм, соответствует ГОСТ Р 56512‑2015 «Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы».

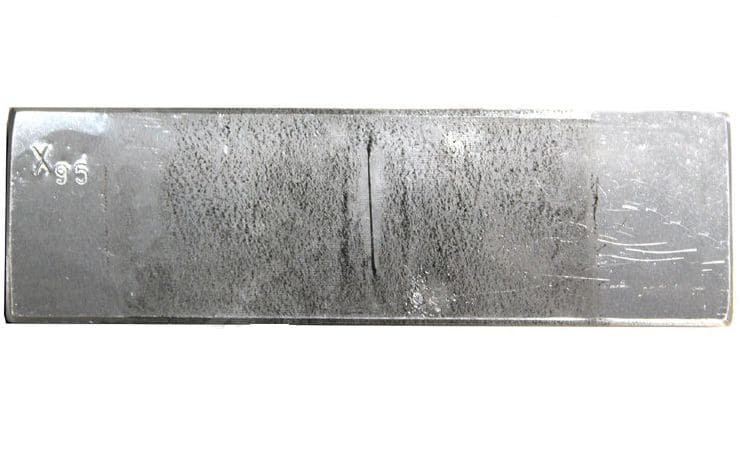

После намагничивания и нанесения индикаторного материала на поверхности должны появиться характерные линии индикации. По их чёткости, контрастности и соответствию дефектограмме дефектоскопист оценивает качество индикатора, состояние суспензии и общую чувствительность контроля. МО-5 особенно полезен, когда нужно проверить не просто наличие поля, а способность системы МПД выявлять тонкие трещины, близкие к реальным эксплуатационным или технологическим дефектам.
Для каких задач подходит
- проверки магнитного порошка;
- проверки магнитной суспензии;
- оценки чувствительности к трещинам;
- контроля качества индикаторного рисунка;
- сравнения состояния индикатора в процессе эксплуатации;
- проверки пригодности расходных материалов для МПД.
МО-5 не является основным образцом для быстрой ежедневной проверки работоспособности дефектоскопа по конкретной схеме намагничивания. Для таких задач обычно применяют МО-1…МО-4 в зависимости от схемы контроля.
Важные условия эксплуатации
Важно! Перед применением образец необходимо осмотреть. На рабочей поверхности не должно быть коррозии, рисок, задиров, вмятин, загрязнений, отслоения покрытия и других повреждений. К образцу должен прилагаться паспорт и дефектограмма.
