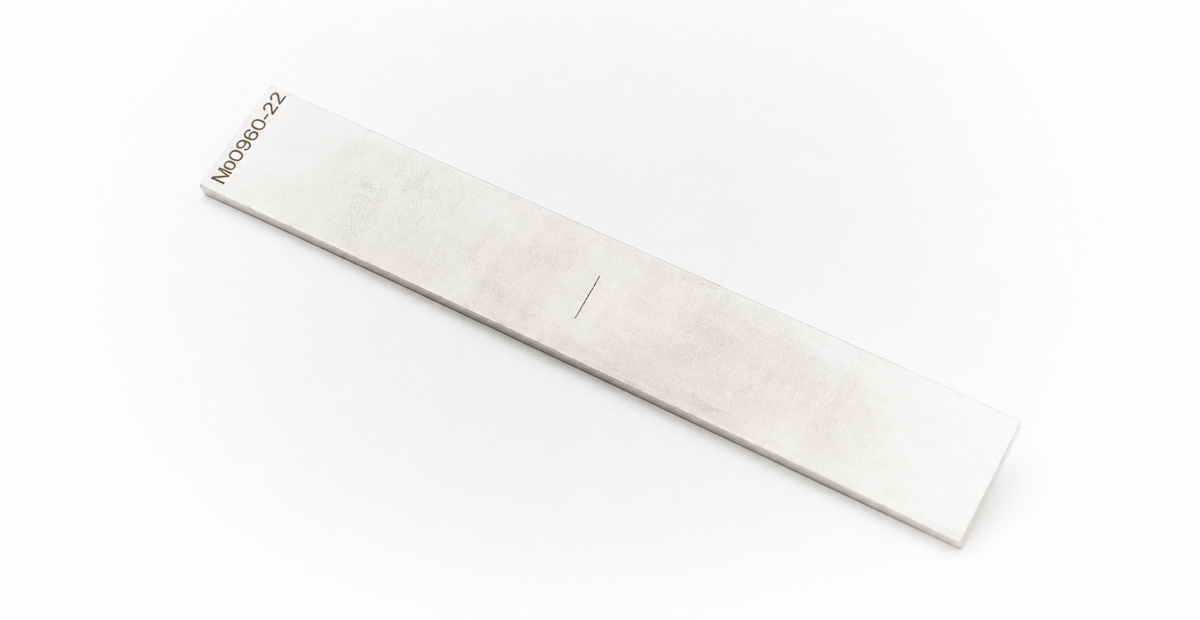

Контрольный образец 200 мм с одиночной искусственной трещиной применяется для проверки работоспособности магнитопорошкового дефектоскопа, качества магнитной суспензии и подтверждения чувствительности контроля по выбранному классу.
Контрольный образец для МПД длиной 200 мм - это стандартный образец с искусственно сформированным дефектом типа "трещина". Он предназначен для проверки самой системы магнитопорошкового контроля: дефектоскопа, намагничивающего устройства, магнитного индикатора, суспензии, освещения, квалификации оператора и выбранного режима намагничивания.
В процессе проверки образец намагничивают тем способом, который предусмотрен технологической инструкцией, затем на рабочую поверхность наносят магнитный индикатор. Если оборудование, индикатор и режим подобраны корректно, над искусственной трещиной формируется устойчивый индикаторный рисунок. Такой подход позволяет перед началом смены или перед контролем ответственной партии убедиться, что система МПД действительно выявляет дефекты заданного уровня чувствительности.
200-мм исполнение удобно для рабочих мест, где применяются ручные электромагниты-ярма, соленоиды, кабельные обмотки, постоянные магниты и универсальные магнитопорошковые дефектоскопы. Увеличенная длина дает больше места для размещения полюсов, облегчает демонстрацию индикации и делает образец более удобным при обучении персонала и при настройке режимов контроля на производственном участке.
Образец особенно полезен для предприятий, где требуется не просто наличие расходных материалов для МПД, а повторяемая технологическая проверка: лаборатории НК, службы ОТК, ремонтные участки, машиностроительные производства, металлургия, энергетика, нефтегазовое оборудование, контроль сварных соединений и деталей из ферромагнитных материалов.
Для каких задач подходит контрольный образец 200 мм
Проверка магнитной суспензии и порошка. Оценка способности индикатора формировать четкий валик порошка над трещиной без чрезмерного фона и растекания.
Проверка работоспособности дефектоскопа. Подтверждение, что ярмо, катушка, постоянный магнит или другой намагничивающий узел создает поле, достаточное для проявления контрольного дефекта.
Настройка режима намагничивания. Подбор тока, расстояния между полюсами, направления поля и времени намагничивания перед контролем деталей.
Контроль чувствительности МПД. Проверка возможности выявления искусственной трещины по классу чувствительности А, Б или В в зависимости от исполнения образца.
Обучение дефектоскопистов. Наглядная демонстрация влияния направления поля, качества подготовки поверхности, типа индикатора и режима намагничивания на видимость индикации.
Документирование работ. Использование в технологических инструкциях, журналах проверки оборудования и материалах для аттестации лаборатории НК.
Режимы применения при МПД
| Режим/схема | Как используется образец | Практическая польза |
|---|---|---|
| Способ приложенного поля | Образец находится в магнитном поле во время нанесения индикатора и осмотра. | Позволяет проверить работу оборудования и индикатора в наиболее распространенной схеме МПД. |
| Способ остаточной намагниченности | Образец предварительно намагничивают, затем индикатор наносят после отключения поля, если такая методика применима. | Полезно для проверки технологии контроля на материалах, сохраняющих достаточную остаточную намагниченность. |
| Переменное поле AC | Применяется для поверхностных дефектов и оперативной проверки ярм, катушек и дефектоскопов переменного тока. | Дает быстрый контроль поверхностной чувствительности и качества магнитной суспензии. |
| Постоянное/выпрямленное поле DC/HWDC | Используется для проверки режимов с большей глубиной проникновения магнитного потока. | Позволяет оценить работу оборудования в режимах, которые применяют для поверхностных и подповерхностных несплошностей. |
| Видимый или люминесцентный индикатор | На образец можно наносить черную/цветную суспензию или люминесцентный индикатор по методике предприятия. | Образец подходит для сравнительной проверки разных материалов и условий освещения. |
Технические характеристики
| Параметр | Значение для карточки |
|---|---|
| Тип дефекта | Одиночный искусственный дефект типа "трещина" |
| Назначение | Проверка выявляющей способности магнитных индикаторов, работоспособности дефектоскопа и чувствительности контроля |
| Классы чувствительности | А, Б, В - в зависимости от исполнения образца |
| Минимальная ширина дефекта по классу | А - 2,0 мкм; Б - 10,0 мкм; В - 25,0 мкм |
| Протяженность дефекта | не менее 0,5 мм |
| Длина образца | 200 мм |
| Ширина / толщина | по паспорту и ТУ изготовителя; типовая толщина из первоисточника - 4-5 мм |
| Материал | сталь 15Х25Т |
| Шероховатость контролируемой поверхности | Rz 40 |
| Документы | паспорт, фотография трещины, описание параметров дефекта, метрологическое свидетельство / аттестация / калибровка |
Классы чувствительности
| Класс | Минимальная ширина дефекта | Применение в карточке |
|---|---|---|
| А | 2,0 мкм | Для высокой чувствительности и проверки наиболее требовательных режимов МПД. |
| Б | 10,0 мкм | Для типовых производственных задач, где требуется уверенная проверка дефектоскопа и индикатора. |
| В | 25,0 мкм | Для менее чувствительных режимов, грубой настройки и учебных демонстраций. |
Преимущества для заказчика
Длина 200 мм. Удобнее для работы с ручными ярмами, постоянными магнитами и настройкой межполюсного расстояния, чем короткие образцы.
Искусственная трещина. Дает повторяемую контрольную индикацию и позволяет быстро понять, работает ли система МПД перед контролем партии деталей.
Классы А, Б, В. Можно подобрать исполнение под требуемую чувствительность технологической инструкции.
Документированная поставка. Паспорт, фото трещины и метрологическая аттестация упрощают включение образца в комплект лаборатории НК.
Подходит для разных индикаторов. Образец можно применять с водными и масляными суспензиями, сухими порошками, видимыми и люминесцентными материалами по методике предприятия.
Помогает снизить риск ложного допуска. Регулярная проверка перед работой уменьшает вероятность контроля при неработающем дефектоскопе, слабом поле или некачественной суспензии.
Комплект поставки
- Контрольный образец для МПД длиной 200 мм с искусственным дефектом типа "трещина" - 1 шт.
- Паспорт изделия - 1 шт.
- Фотография трещины и описание параметров дефекта - 1 комплект.
- Документ о метрологической аттестации / калибровке - 1 шт.
- Упаковка или коробка для хранения - по комплектации поставки.
