Контрольный образец для МПД с одиночным искусственным дефектом «трещина» предназначен для проверки работоспособности магнитопорошкового дефектоскопа, оценки качества магнитного индикатора и подтверждения чувствительности контроля перед выполнением работ.

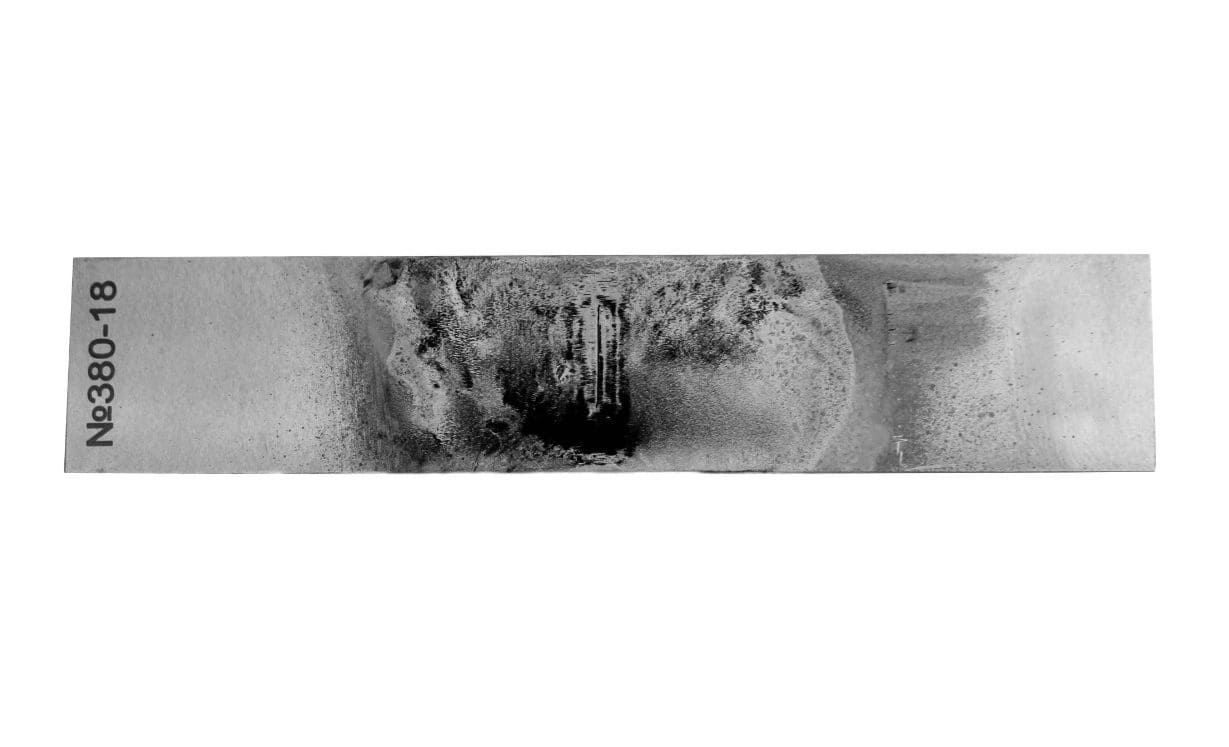

Контрольный образец для МПД с искусственным дефектом типа «трещина» — это стандартный образец из ферромагнитной стали, на рабочей поверхности которого выполнен одиночный дефект, имитирующий трещину. При правильном намагничивании и нанесении магнитного индикатора в зоне дефекта формируется отчетливый индикаторный рисунок. По нему оператор оценивает, способен ли применяемый комплект «дефектоскоп + магнитный индикатор + режим намагничивания» выявлять дефекты заданного уровня чувствительности.
В отличие от грузов для проверки подъемной силы магнитов, данный образец проверяет не удерживающую силу ярма, а именно результативность магнитопорошкового контроля: качество суспензии или порошка, достаточность режима намагничивания, правильность нанесения индикатора, видимость индикации и стабильность работы оборудования.
Образец особенно полезен при ежедневной проверке работоспособности поста МПД, входном контроле магнитных суспензий, настройке технологических режимов, обучении дефектоскопистов и подтверждении готовности лаборатории к контролю ответственных деталей.
Для каких задач применяется
- Проверка работоспособности магнитопорошковых дефектоскопов перед началом смены или перед контролем партии деталей.
- Оценка выявляющей способности магнитных индикаторов: сухих порошков, черных и цветных суспензий, люминесцентных материалов.
- Подтверждение чувствительности МПД по искусственному дефекту типа «трещина».
- Сравнение разных режимов намагничивания, концентраций суспензии и способов нанесения индикатора.
- Проверка правильности подготовки поверхности, освещения, УФ-освещения и визуального осмотра при люминесцентном контроле.
- Обучение персонала НК и демонстрация принципа формирования индикаторного рисунка над дефектом.
- Подготовка участка магнитопорошкового контроля к внутренним аудитам, аттестации лаборатории НК и проверкам заказчика.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип дефекта | одиночный искусственный дефект типа «трещина» |
| Материал | сталь 40Х13 |
| Размер образца | 100×30 мм |
| Толщина образца | 4–5 мм |
| Шероховатость контролируемой поверхности | Rz40 |
| Классы чувствительности | А, Б, В — по исполнению образца |
| Минимальная ширина дефекта для класса А | 2,0 мкм |
| Минимальная ширина дефекта для класса Б | 10,0 мкм |
| Минимальная ширина дефекта для класса В | 25,0 мкм |
| Протяженность дефекта | не менее 0,5 мм; точные параметры указываются в паспорте образца |
| Ресурс применения | при соблюдении правил очистки и хранения не ограничен технологически; гарантийный срок — 1 год |
| Условия хранения | отдельная коробка, сухое помещение, защита рабочей поверхности от коррозии и механических повреждений |
Преимущества для заказчика
- Проверяет результат контроля, а не только наличие магнитного поля. Оператор видит фактическое формирование индикаторного рисунка над дефектом.
- Подходит для ежедневной проверки связки «дефектоскоп — индикатор — режим намагничивания» перед началом контроля.
- Искусственный дефект типа «трещина» близок к наиболее опасному виду поверхностной несплошности, выявляемой методом МПД.
- Доступны исполнения по классам чувствительности А, Б и В, что удобно для разных требований НТД и заказчиков.
- Паспорт и фотография трещины позволяют документально подтвердить параметры образца и использовать его при аудитах лаборатории НК.
- Образец можно применять с ручными ярмами, катушками, стационарными установками МПД и магнитными дефектоскопами различных типов при подходящей схеме намагничивания.
Порядок применения на участке МПД
- Очистить рабочую поверхность образца от загрязнений, следов масла, старой суспензии и влаги.
- Выбрать схему намагничивания, соответствующую используемому дефектоскопу и технологической инструкции.
- Намагнитить образец в заданном режиме и нанести магнитный индикатор тем же способом, который будет применяться при контроле деталей.
- Проверить наличие устойчивого индикаторного рисунка в зоне искусственной трещины.
- При неудовлетворительной индикации проверить концентрацию суспензии, освещенность, состояние поверхности, направление поля и достаточность режима намагничивания.
- После проверки очистить и высушить образец, затем убрать его в отдельную коробку.
Комплект поставки
- Контрольный образец для МПД с искусственным дефектом типа «трещина» — 1 шт. или комплект по выбранному исполнению.
- Паспорт образца с указанием материала, геометрических параметров и идентификационного номера.
- Фотография дефекта и описание параметров искусственной трещины.
- Свидетельство метрологической аттестации / калибровки.

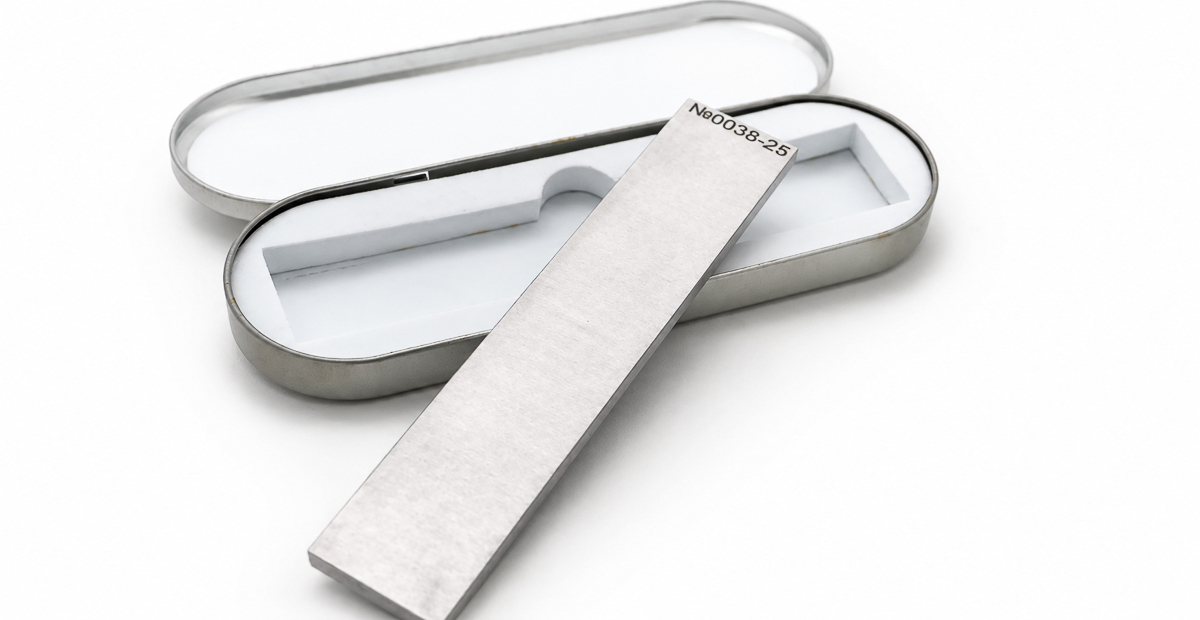

- Упаковка для хранения и транспортировки.
Закажите контрольный образец для МПД с искусственным дефектом типа «трещина» для проверки работоспособности магнитопорошкового дефектоскопа, магнитной суспензии и чувствительности контроля. Подберем исполнение под требуемый класс чувствительности, подготовим паспорт, документ о метрологической аттестации и комплект поставки для лаборатории НК, ОТК или производственного участка.
