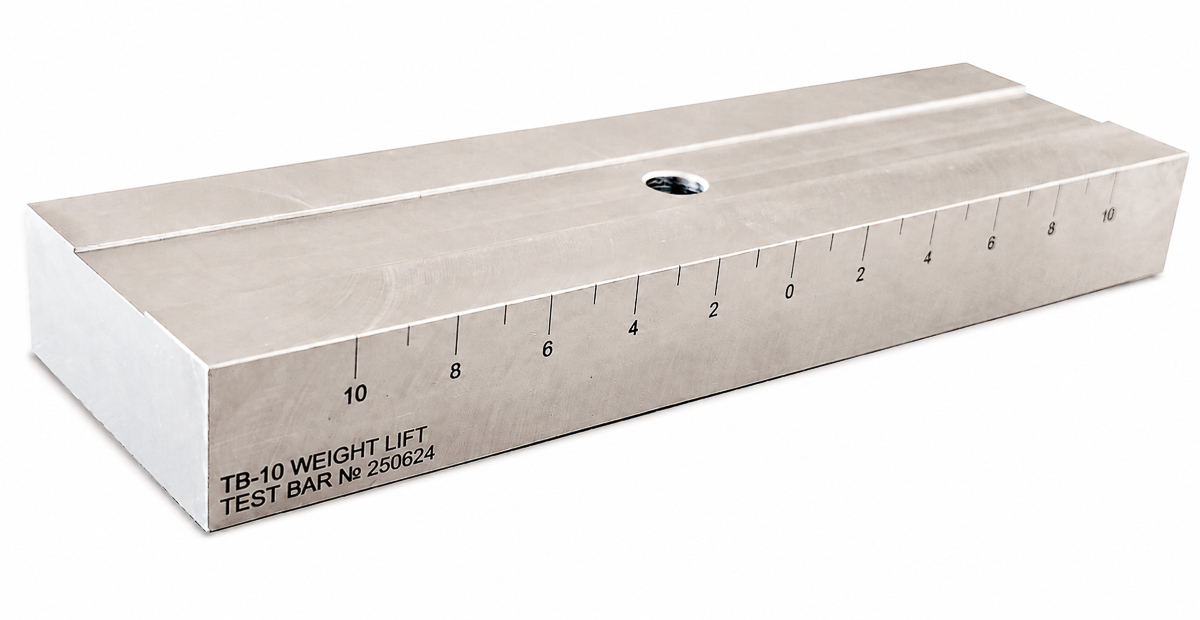

Тест-блок ТВ-10 - грузовой контрольный блок массой 10 lbs / 4,53 кг для проверки подъемной силы ручных электромагнитов переменного и постоянного тока, а также постоянных магнитов для МПД.
ТВ-10 относится к вспомогательным средствам магнитопорошкового контроля и предназначен не для поиска дефектов, а для проверки способности магнитного устройства создавать достаточное магнитное поле. На практике подъемная сила ярма является одним из самых понятных и быстрых способов убедиться, что электромагнит или постоянный магнит сохраняют рабочую эффективность.
Проверка выполняется: полюса ярма устанавливают на контрольный блок, после чего устройство должно поднять заданную массу. Если ярмо не удерживает тест-блок при заданном межполюсном расстоянии, его нельзя считать пригодным для выполнения контроля по соответствующей методике без дополнительной проверки, ремонта или корректировки режима.
Блок не имеет искусственных дефектов, т.к. его задача - проверка подъемной силы магнитного устройства. Тест-блок ТВ-10 имеет индивидуальную маркировку и идентификационный номер. Это необходимо для лабораторий НК, поскольку при внутреннем контроле, аттестации, проверке оборудования и аудите нужно привязать результат проверки к конкретному контрольному средству.
Для каких задач подходит ТВ-10
- Проверка подъемной силы ручных электромагнитов переменного тока AC перед выполнением МПД.
- Проверка ярм постоянного/выпрямленного тока DC/HWDC с применением нескольких соединенных блоков при необходимости набора требуемой массы.
- Проверка постоянных магнитов и мобильных намагничивающих устройств на постоянных магнитах.
- Входной контроль, периодическая проверка и подтверждение работоспособности магнитного оборудования лаборатории НК.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная масса | 10 lbs / 4,53 кг |
| Маркировка | индивидуальная маркировка и идентификационный номер на каждом блоке |
| Соединение блоков | центральное отверстие для соединения нескольких блоков между собой |
| Искусственные дефекты | отсутствуют |
| Материал | сталь |
| Стандарты | ASME Section V, Article 7; ASTM E709; ASTM E1444; MIL-STD-271 E&F; NAVSEA-TB-T9074-AS-GIB-010/271 |
Преимущества ТВ-10 для лаборатории НК и участка МПД
- Быстрая проверка ярма без сложных измерительных приборов: оператор сразу видит, способен ли магнит поднять контрольную массу.
- Подходит для электромагнитов AC/DC и постоянных магнитов, поэтому один тип контрольного средства можно использовать для разных ручных намагничивающих устройств.
- Модульная масса 10 lb: блок можно использовать отдельно или объединять с другими блоками для проверки более высоких требований по подъемной силе.
- Индивидуальная маркировка и номер позволяют вести журнал проверок и привязывать результаты к конкретному тест-блоку.
Порядок применения
- Осмотреть тест-блок, убедиться в отсутствии загрязнений и посторонних частиц на рабочих поверхностях.
- Проверить, что номер блока указан в журнале или процедуре лаборатории НК.
- Установить полюса ярма на рабочую поверхность блока с межполюсным расстоянием, предусмотренным методикой контроля.
- Включить ярмо в требуемом режиме и плавно поднять блок без рывка.
- Зафиксировать результат: тип ярма, режим AC/DC, межполюсное расстояние, количество блоков, дату и фамилию оператора.
- Если блок не удерживается, ярмо вывести из работы до проверки питания, контакта полюсов, состояния шарниров и магнитной системы.
