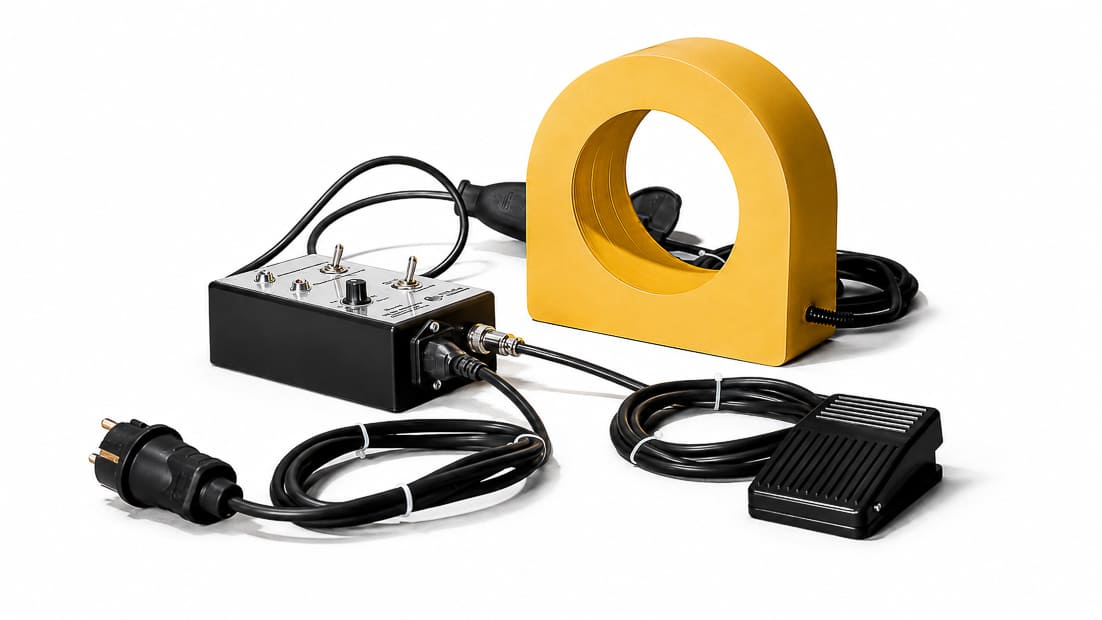

Намагничивающая катушка НЕВА СМ-120 используется для проведения магнитопорошкового контроля деталей с максимальным диаметром 120 мм.
НЕВА CM-120 — компактный профессиональный магнитный дефектоскоп в формате намагничивающей катушки, разработанный для производственного, лабораторного и выездного магнитопорошкового контроля. Устройство предназначено для контроля деталей из ферромагнитных материалов с максимальным диаметром до 120 мм и позволяет адаптировать режим намагничивания под конкретную задачу контроля, геометрию детали и предполагаемую ориентацию дефекта.
Катушка формирует магнитное поле с напряженностью не менее 30 000 А/м в центре рабочего окна как в режиме переменного поля, так и в режиме выпрямленного постоянного поля. Это позволяет применять НЕВА CM-120 для разных схем магнитопорошкового контроля: от классического метода приложенного поля до контроля по остаточной намагниченности с последующим размагничиванием детали.
В отличие от простых катушек-намагничивателей, требующих отдельного дефектоскопа или внешнего силового блока, НЕВА CM-120 представляет собой готовое рабочее решение: катушка, блок управления, педаль включения и режим размагничивания уже собраны в одну функциональную систему. Оператор получает не просто аксессуар, а полноценный инструмент для стабильного и воспроизводимого МПД.
Корпус устройства выполнен в защищенном исполнении IP66, поэтому катушка подходит для «мокрого» метода магнитопорошкового контроля. Встроенная защита от перегрева повышает надежность в реальной эксплуатации, а регулировка силы магнитного поля позволяет точно настраивать режим под конкретную деталь и чувствительность контроля.
Благодаря массе не более 4 кг и компактным габаритам НЕВА CM-120 удобна для переноски, быстрой установки на рабочем месте и применения в труднодоступных зонах. Это практичное решение для лабораторий НК, производственных участков, ОТК, ремонтных служб и учебных центров, где важны мобильность, универсальность и технически понятный режим работы.
Режимы работы НЕВА CM-120
- Приложенное переменное поле
Деталь размещается внутри катушки. Режим используется для магнитопорошкового контроля с высокой чувствительностью к поверхностным дефектам.
- Приложенное выпрямленное поле
Деталь размещается внутри катушки. Режим подходит для контроля в выпрямленном магнитном поле, в том числе при необходимости работы по приповерхностной зоне.
- Контроль методом остаточной намагниченности
Деталь предварительно намагничивается внутри катушки, после чего контроль проводится по остаточному полю.
- Размагничивание
После завершения контроля деталь плавно перемещается через рабочее окно катушки для снижения остаточной намагниченности.
Ключевые преимущества
- Готовое решение для МПД, а не просто катушка-аксессуар
- 4 рабочих режима: AC, выпрямленное поле, остаточный метод, размагничивание
- Регулировка магнитного поля от 0 до 100% под разные детали и задачи
- IP66 — пригодна для «мокрого» метода контроля
- Компактный формат и масса до 4 кг — удобно переносить и использовать на разных постах
- Встроенная защита от перегрева для надежной эксплуатации
- Педаль включения для удобной работы оператора
- Подходит для деталей сложной формы, где постоянные магниты или простые локальные схемы недостаточно универсальны
Где применяется НЕВА CM-120 рекомендуется для
- лабораторий неразрушающего контроля;
- производственных участков и ОТК;
- сервисных и ремонтных подразделений;
- учебных центров и демонстрационных стендов;
- контроля валов, втулок, пальцев, осей, мелких и средних ферромагнитных деталей диаметром до 120 мм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Внутренний (рабочий) диаметр катушки | 120 мм |
| Режим Намагничивания | постоянное поле (однополупериодное), переменное поле 50 Гц |
| Режим Размагничивания | переменное поле 50 Гц |
| Напряженность магнитного поля (в центре) катушки, не менее: | переменное поле: 30 000 А/м (300 А/см) постоянное поле: 30 000 А/м (300 А/см) |
| Сеть питания | 220-230 В, 50Гц |
| Мощность | 0,6 кВА |
| Рабочий цикл | 50% |
| Защита от перегрева | есть |
| Охлаждение | воздушное - естественное |
| Степень защиты катушки | IP 66 |
| Условия эксплуатации | от 0 до +40 гр.Ц. при отн. влажности воздуха до 98% |
| Внешний диаметр катушки | 190 мм |
| Толщина катушки | 70 мм |
| Вес катушки | не более 4,0 кг |
| Изготовитель | ООО НЕВА-Техника, РФ |
Комплект поставки
- Намагничивающая катушка 120 мм – 1шт.
- Сетевой кабель питания – 1шт.
- Блок управления - 1 шт.
- Педаль переключения - 1 шт.
- Комплект документации (Паспорт - руководство, декларация, паспорт качества).
Закажите намагничивающую катушку НЕВА CM-120 для эффективного магнитопорошкового контроля деталей до 120 мм. Устройство идеально подходит для промышленных лабораторий, сервисных центров и учебных заведений. Оставьте заявку - мы отгрузим оборудование на следующий день после оплаты.
