НЕВА CM-200 — профессиональный магнитный дефектоскоп в формате намагничивающей катушки для магнитопорошкового контроля деталей диаметром до 200 мм. Устройство формирует стабильное магнитное поле в режимах переменного и выпрямленного тока, поддерживает контроль методом остаточной намагниченности и размагничивание после МПД.
НЕВА CM-200 разработана для выявления поверхностных и приповерхностных дефектов на изделиях и участках изделий из ферромагнитных материалов методом магнитопорошкового контроля. Рабочий диаметр катушки 200 мм делает модель удобной для контроля валов, втулок, пальцев, осей, шлицевых и других деталей среднего размера, когда компактной катушки уже недостаточно, а переход на стационарные системы экономически нецелесообразен.
Катушка создает магнитное поле с напряженностью не менее 25 000 А/м в центре рабочего окна как в режиме переменного поля, так и в режиме однополупериодного выпрямленного поля. За счет этого НЕВА CM-200 можно использовать для разных сценариев работы: контроля методом приложенного переменного поля, контроля методом приложенного постоянного поля, намагничивания под метод остаточного поля и последующего размагничивания.

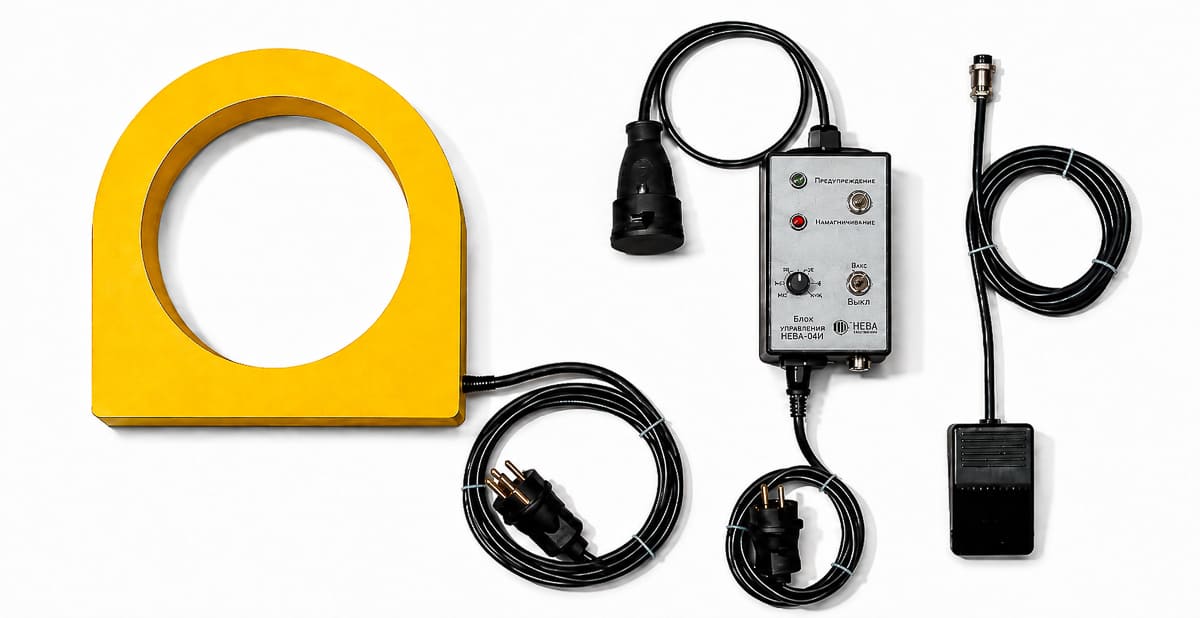

Важное преимущество модели — это законченный рабочий комплект. В состав входят катушка, блок управления, педаль включения и кабели. На рынке заметная часть катушек диаметром 120–200 мм поставляется как оснастка к отдельному импульсному дефектоскопу или внешнему источнику питания. НЕВА CM-200 полностью закрывает задачу МПД контроля: заказчик получает готовое устройство для МПД без подбора дополнительного силового блока.
Корпус катушки выполнен из литого ударопрочного пластика и имеет степень защиты IP66, поэтому устройство подходит для «мокрого» метода контроля и уверенно работает в производственной среде. НЕВА CM-200 оснащена регулировкой силы магнитного поля, встроенной защитой от перегрева и удобной педалью включения.
На фоне конкурентов НЕВА CM-200 выделяется в сегменте универсальных сетевых катушек для деталей до 200 мм: она объединяет четыре режима работы, защищенное исполнение, готовый комплект поставки и реальную пригодность для мокрого метода.
Режимы работы
- Намагничивание переменным полем — для магнитопорошкового контроля методом приложенного переменного поля. Деталь размещается внутри катушки.
- Намагничивание выпрямленным полем — для контроля методом приложенного постоянного поля. Деталь размещается внутри катушки.
- Намагничивание методом остаточного поля — деталь предварительно намагничивается внутри катушки, затем выполняется контроль по остаточной намагниченности.
- Размагничивание переменным полем — после контроля деталь несколько раз плавно перемещается через рабочее окно катушки.
Ключевые преимущества НЕВА CM-200
- Готовый комплект для МПД: катушка, блок управления, педаль и кабели в одной поставке.
- 4 режима работы в одном устройстве: AC, выпрямленное поле, остаточный метод и размагничивание.
- Рабочий диаметр 200 мм — рациональный формат для деталей среднего размера.
- IP66 — пригодность для «мокрого» метода магнитопорошкового контроля.
- Регулировка силы поля от 0 до 100% под разные детали и задачи.
- Встроенная защита от перегрева для стабильной производственной эксплуатации.
- Российское производство — ООО «НЕВА-Техника», РФ.
- Отгрузка со склада — 1 день после оплаты, гарантия 1 год.
Технические характеристики
| Параметр | Значение |
|---|---|
| Внутренний (рабочий) диаметр катушки | 200 мм |
| Режим Намагничивания | постоянное поле (однополупериодное), переменное поле 50 Гц |
| Режим Размагничивания | переменное поле 50 Гц |
| Напряженность магнитного поля (в центре) катушки, не менее: | переменное поле: 25 000 А/м (250 А/см) постоянное поле: 25 000 А/м (250 А/см) |
| Сеть питания | 220-230 В, 50Гц |
| Мощность | 1,7 кВА |
| Рабочий цикл | 50% |
| Защита от перегрева | есть |
| Охлаждение | воздушное - естественное |
| Степень защиты катушки | IP 66 |
| Условия эксплуатации | от 0 до +40 гр.Ц. при отн. влажности воздуха до 98% |
| Внешний диаметр катушки | 280 мм |
| Толщина катушки | 80 мм |
| Вес катушки | не более 7,0 кг |
| Изготовитель | ООО НЕВА-Техника, РФ |
Комплект поставки
- Намагничивающая катушка 200 мм – 1шт.
- Сетевой кабель питания – 1шт.
- Блок управления - 1 шт.
- Педаль переключения - 1 шт.
- Комплект документации (Паспорт - руководство, декларация, паспорт качества).
